Tinkercad教程:如何使用这个在线设计工具设计3D模型

发布的阿曼丁·理查多2017年8月23日|

今天，我们想向大家介绍欧特克的Tinkercad，一个简单和免费的CAD工具．这个在线应用程序是方便的，可访问和免费使用的3D建模，以创建您的第一个3D打印。

没有必要有以前的三维建模经验，即使这种CAD工具对于那些已经拥有广泛知识并希望利用其某些工具的人也非常有用，而这些工具在许多昂贵的三维建模软件中并不常见。

现在，让我们用我们的Tinkercad新手教程在几分钟内创建您的第一个3D打印，以帮助您构建最好的3D打印项目!只要遵循这些简单的步骤!

Tinkercad入门

让我们去Tinkercad的网站创建帐户或使用Autodesk帐户登录后，您可以访问基于浏览器的应用程序。现在是时候发现Tinkercad界面!

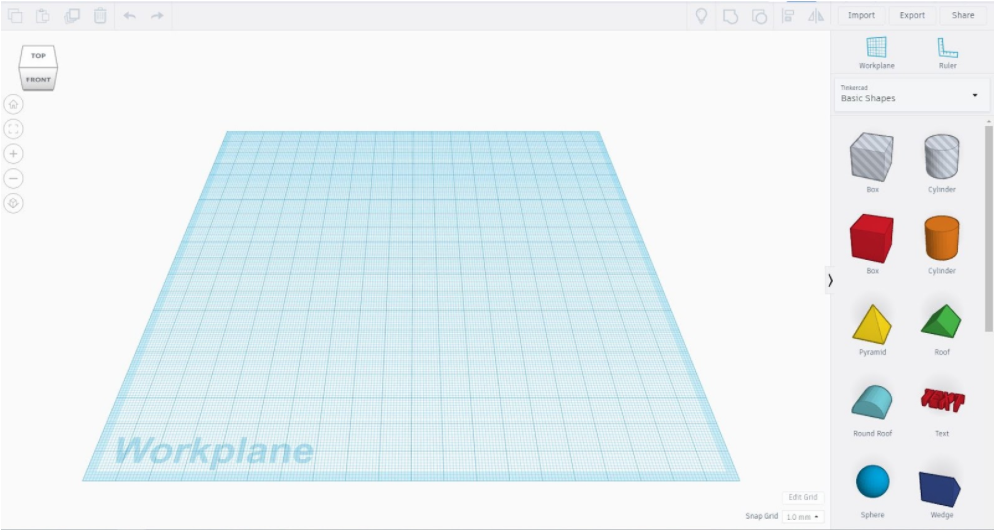

您可以完成Tinkercad将自动向您展示的第一个教程——如果您从未使用过3D建模软件，建议您这样做——但是您可以随时跳过它并按照我们的教程进行操作。完成或跳过后，您可以继续选择“启动新项目”以进入空的工作平面。

除了工作平面，您还可以看到彩色的基本形状工具。它们是预定义的几何图形，可以为其指定尺寸，也可以添加或减去它们以创建复杂的三维图形。

另外，关于文件格式，需要注意的是，您还可以添加网格文件，如STL文件，您可以对其进行修改，并像使用Tinkercad应用程序创建的对象一样使用它们。也可以导入二维文件。

现在让我们做第一个实体，点击“基本形状”工具使用这些简单的形状。我们选择了“Box”形状，然后简单地点击并拖动它，将其放置在工作场所。

你将能够看到一些箭头和点在你的盒子上和周围，如果它被选中。你可以直接改变几何形状点击和置换点。如果你想这样做，这个工具也可以改变你的弓的大小。此外，您可以使用箭头围绕三个轴移动和旋转实体。

为了更好地观察盒子，你可以用鼠标滚轮放大。然后，您可以使用鼠标右键来改变视图的角度，并通过按住鼠标滚轮在工作平面上进行导航。

如果出现了错误，你总是可以使用撤销和重做按钮。

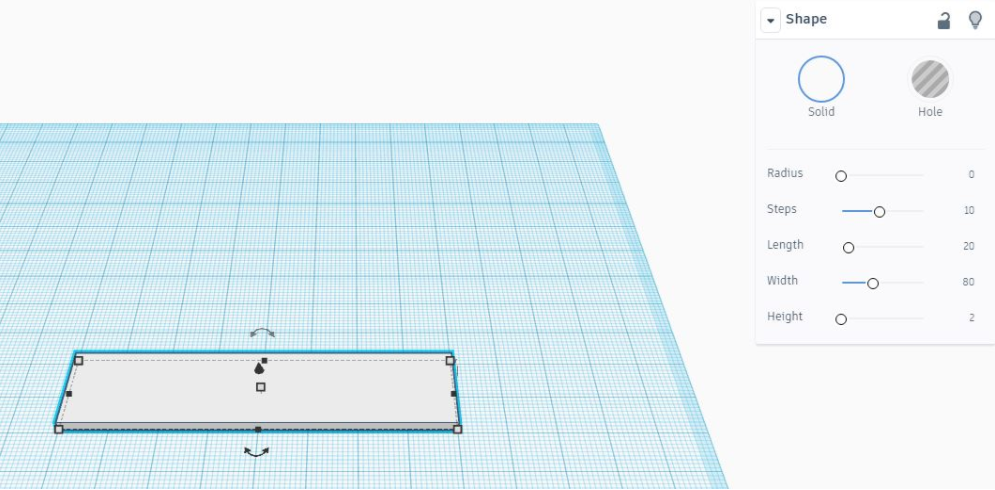

在“Shape”窗口中，你可以修改实体的一些特征，所以让我们改变它们。

连接多个几何图形

修改完几何形状后，让我们做另一个，所以让我们简单地点击“基本形状”工具“文本”，并把它放在我们的框附近，对齐形状在一起。

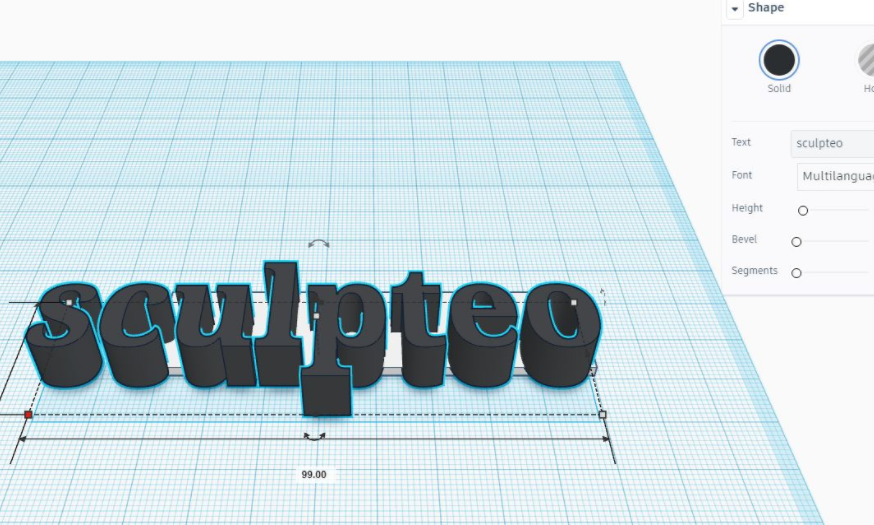

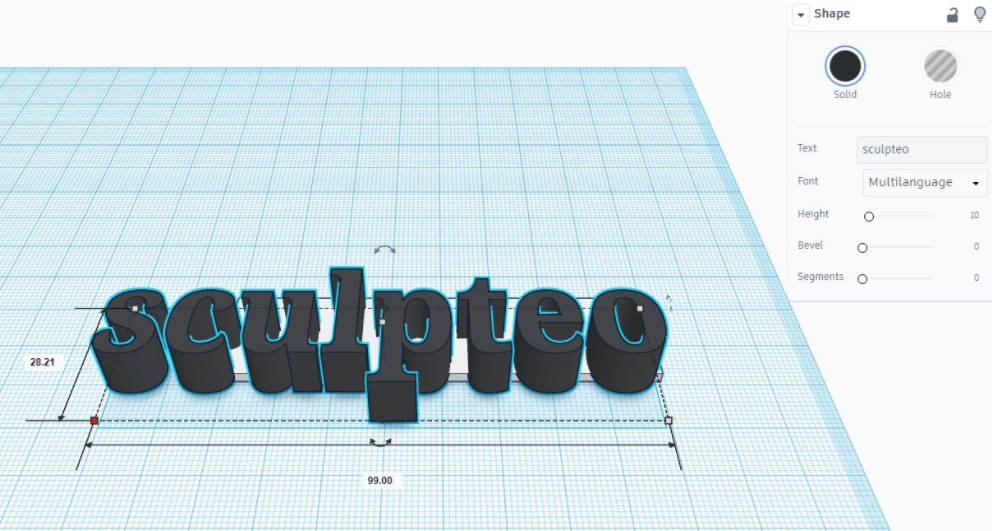

然后您可以在“形状”窗口中更改文本。

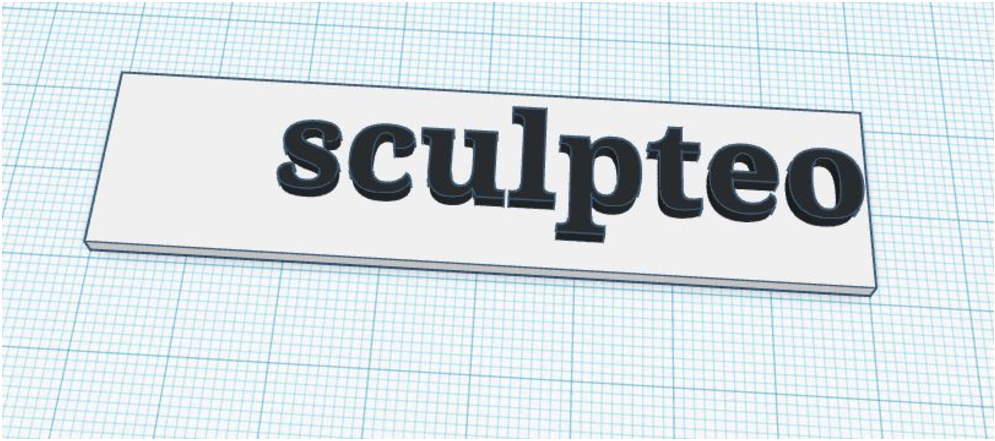

让我们使用相同高度的框，然后将文本放在框的右侧，在左侧留下一个空格。

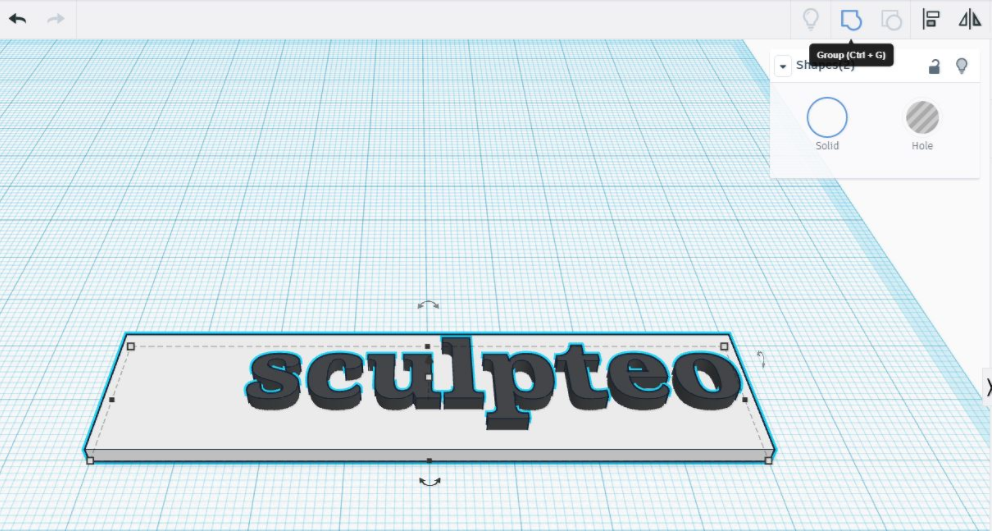

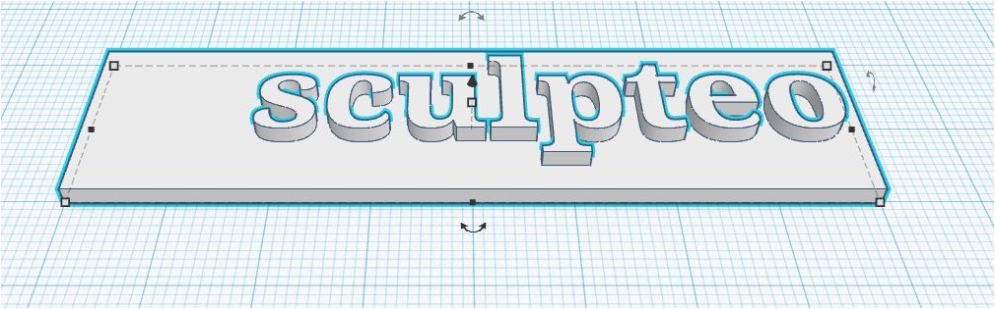

现在，您可以通过选择几何图形并单击“工具”组来连接几何图形。

由于它们将成为唯一的对象，它们将变成唯一的颜色。

如果合并没有按预期进行，您可以随时使用“解组”工具。

制作不同的几何图形

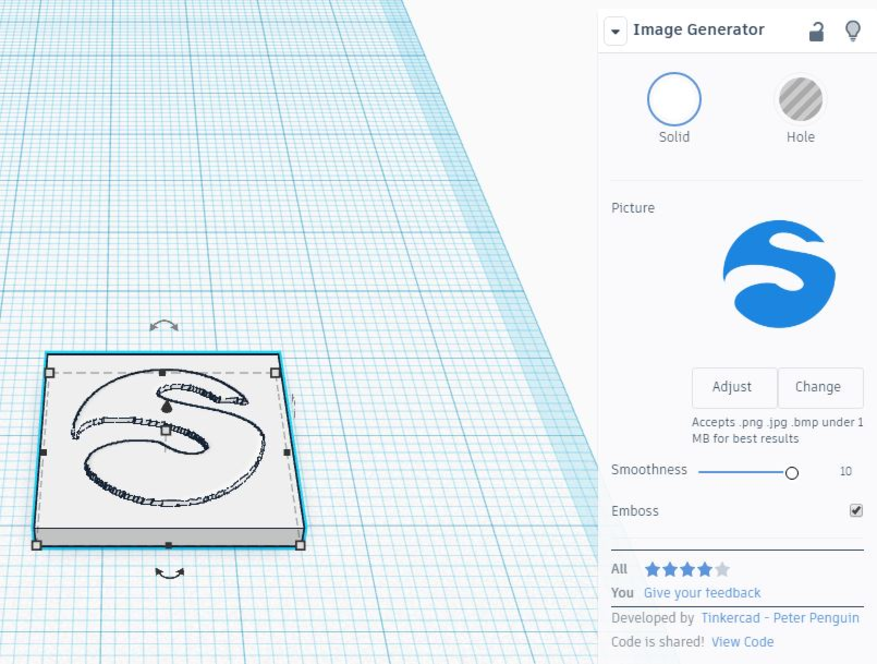

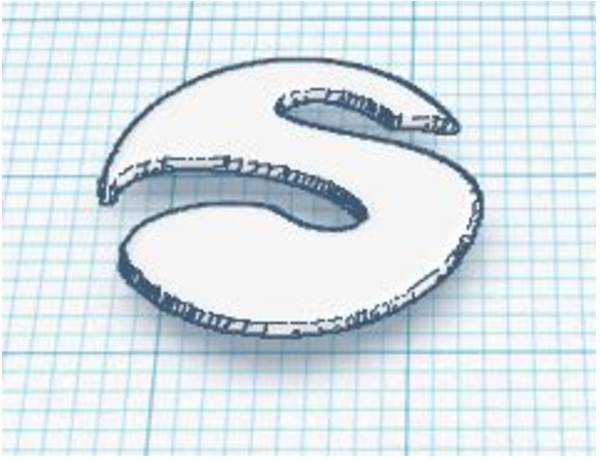

现在，您将展开“几何体”工具栏并选择“特征形状生成器”工具：“图像生成器”，然后将对象放置在工作平面上。

如您所见，此工具为您提供了基于图像亮度差异重新创建图像形状的可能性。

因此，我们将选择一个图像与清晰的边缘定义像我们的Sculpteo标志。Bet188亚洲

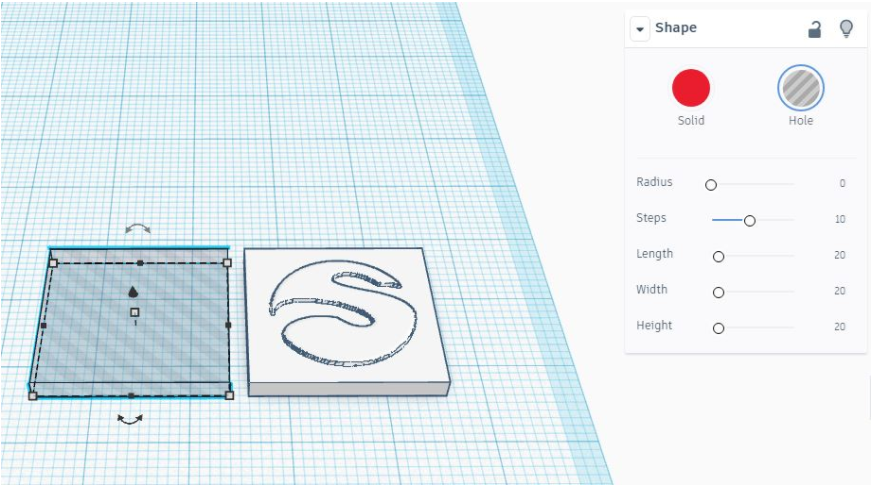

然后，我们将创建另一个框，以保持徽标单独。为了达到这个目标，我们必须制作一个与Image Generator对象的基础相同的方框。

然后我们要在盒子的形状窗口中选择“洞”而不是“固体”。

之后，我们将两个对象对齐。

最后，我们使用Group工具。

您将看到该框用于减去徽标的底部。

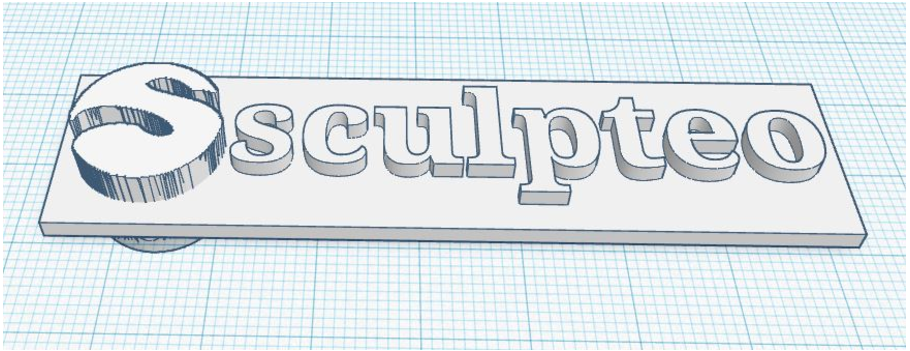

现在，我们将对第一个对象上的徽标执行相同的操作。为了做到这一点，我们必须改变你可以看到的标志的高度。

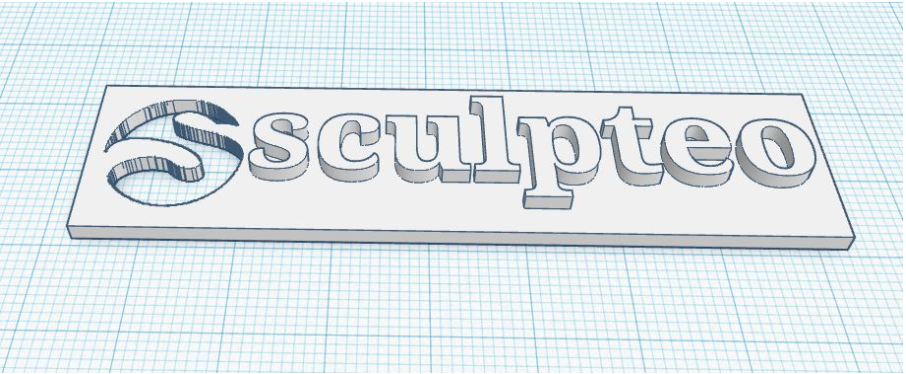

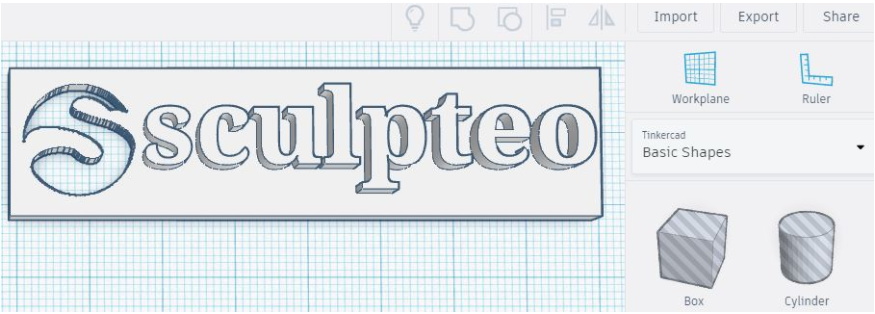

然后，我们将徽标的性质从“实体”更改为“孔”，再次使用“组”工具将徽标的形状减去第一个对象。

准备3D打印您的CAD模型

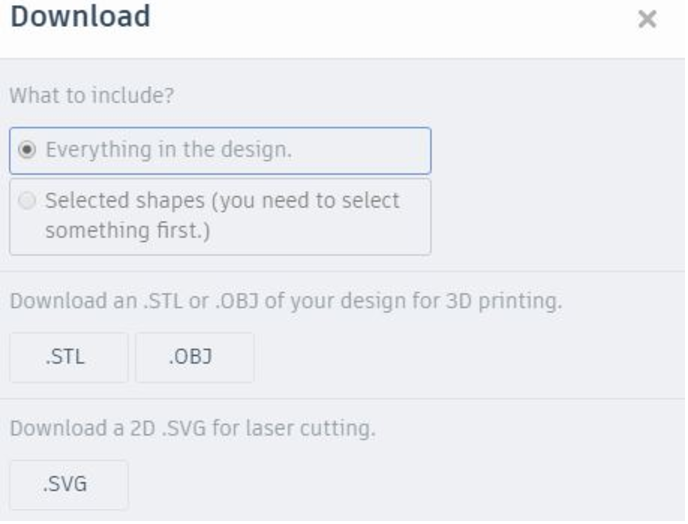

为了3D打印我们的对象，我们需要网格文件。点击“导出”即可获得。

最后，只需点击“.STL”下载文件。

对CAD软件教程感兴趣?发现我们广泛的3D打印的3D建模教程学习用最好的设计，从简单的CAD工具到复杂的3D设计工具!

• Solidworks教程
• Sketchup教程
• Fusion 360教程
• 激发教程
• 和许多其他伟大的3D设计工具!

你现在熟悉Autodesk Tinkercad的3D建模基础知识了吗?创建您自己的3D设计和打印与我们!现在上传你的3D模型并开始使用我们的3D打印机来获得你自己的3D打印产品。此外，我们建议您使用我们的在线工具进行最后的检查，并确保您的模型是可以使用我们的3D打印机打印的!
