避免在Catia V5上设计用于三维打印的三维文件时出现错误

三维扫描和三维打印技术的联系越来越紧密，CATIA中有专门的工具将三维扫描转换为可打印的模型。为此，您必须进入“形状”菜单中的“数字化形状编辑器”工作台。

总结

1.Catia V5模型：设计可打印的三维文件

  • 1.1. 为正确的闭合体积建模
  • 1.2. 实体建模：«零件设计»工作台
  • 1.3. 曲面建模：“生成形状设计”（GSD）工作台
  • 1.4. 挖空你的模型
  • 1.5. 文本和模式
  • 1．6．移动部件和总成
  • 1.7. 全彩色3D打印的颜色和纹理

2.管理和导出用于Catia V5 3D打印的有效3D文件

  • 2.1. 测量元件和距离
  • 2.2. 网格生成
  • 2.3. 网格分析
  • 2.4. 选择文件格式并导出模型
  • 2.5. 有用的工具
  • 2.6. 沉重的文件
  • 2.7. 孔洞填充
  • 2.8. 厚
  • 2.9. 法向
  • 2.10. 三角形方向
  • 2.11. 非流形边/顶点
  • 2.12. 自相交
  • 2.13. 多shell文件

3.避免在Catia V5上设计用于三维打印的三维文件时出现错误

  • 3.1. “过滤器”工具
  • 3.2. “网格创建”工具

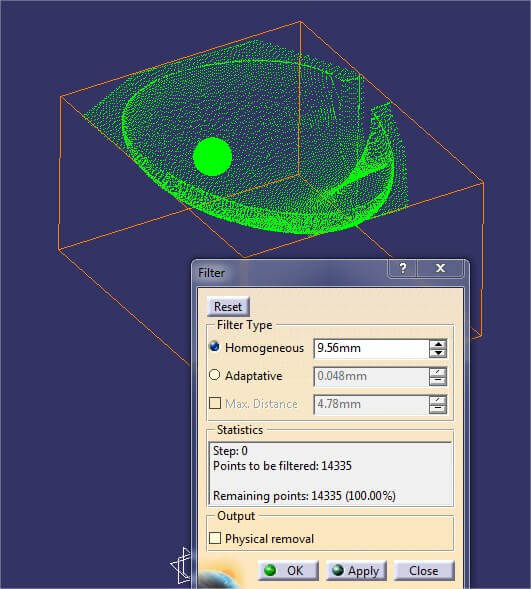

此工具提供了一种简单而精确的方法来减少扫描点数（以减小文件大小）。此时会出现一个绿色球体，表示两点之间的差异。该值越大，两点之间的距离越大，因此网格中的点数越少。

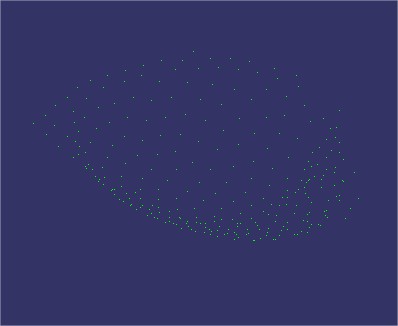

过滤后，您将获得一个点数减少的打火机，这将取决于您所应用的过滤器的大小。

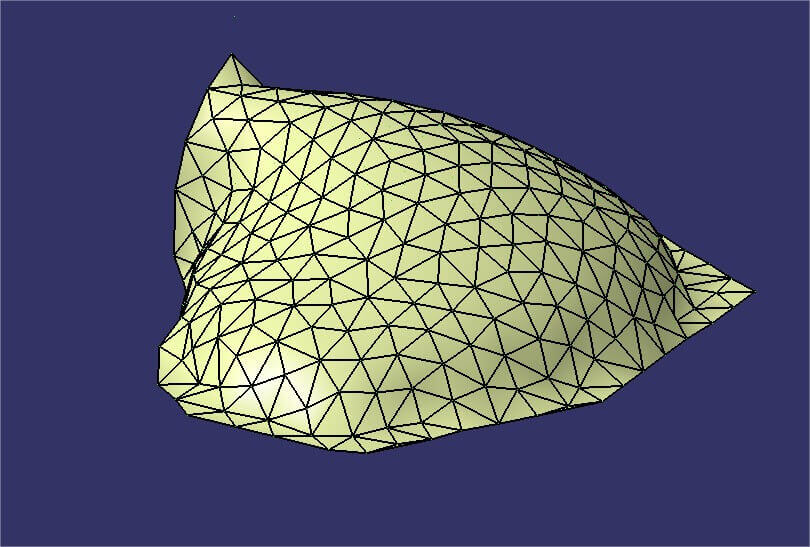

从点云创建网格的操作方式与前面相同，单击“网格创建”，然后根据所需的精度级别设置弧垂。
