在Inspire中使用PolyNURBS工具优化零件的形状

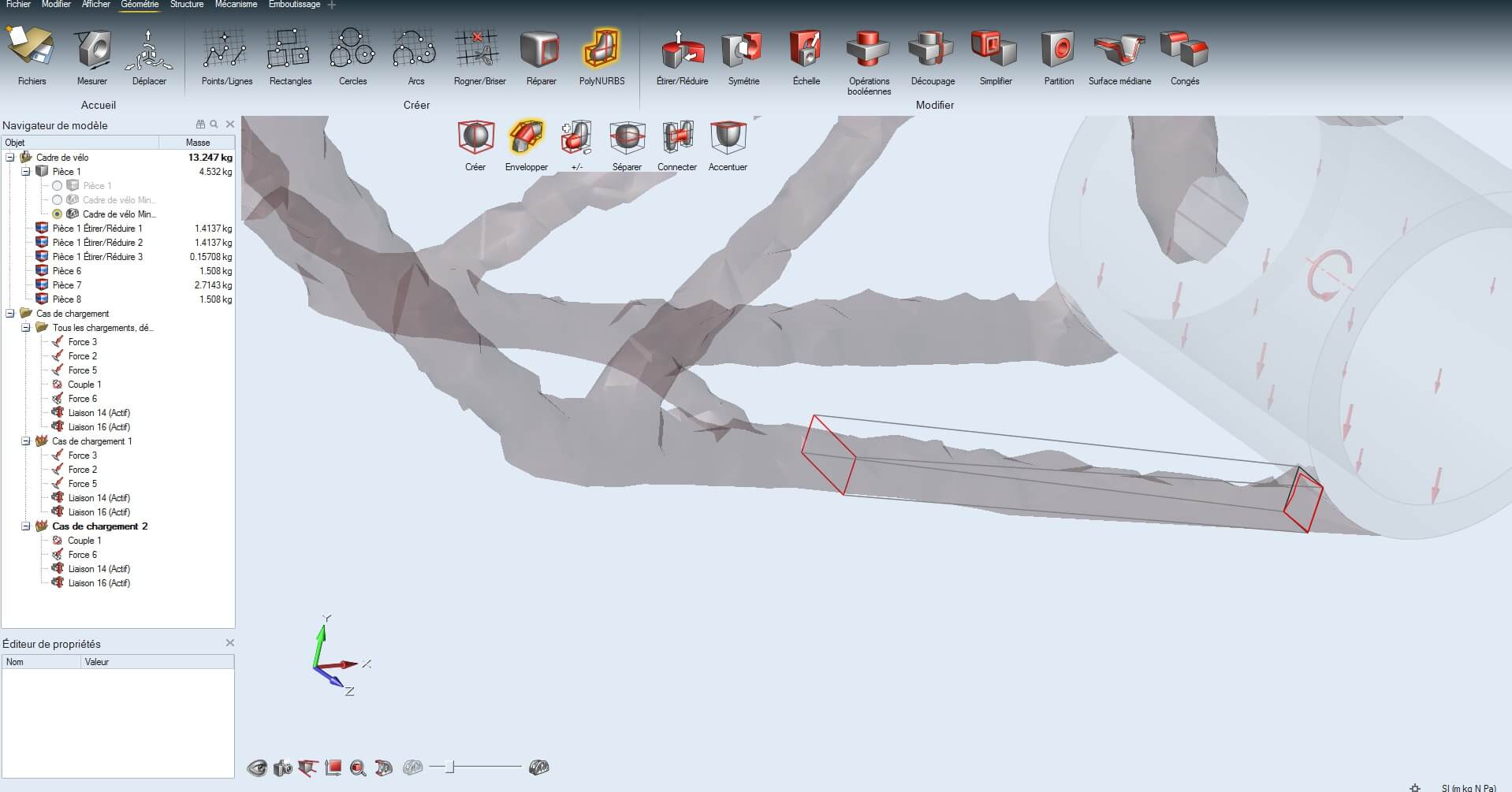

的PolyNURBS工具用于创建卷( nurbs)由计算得到的网格。的包装工具使您能够设置一个 nurb在两个选定的部分之间。

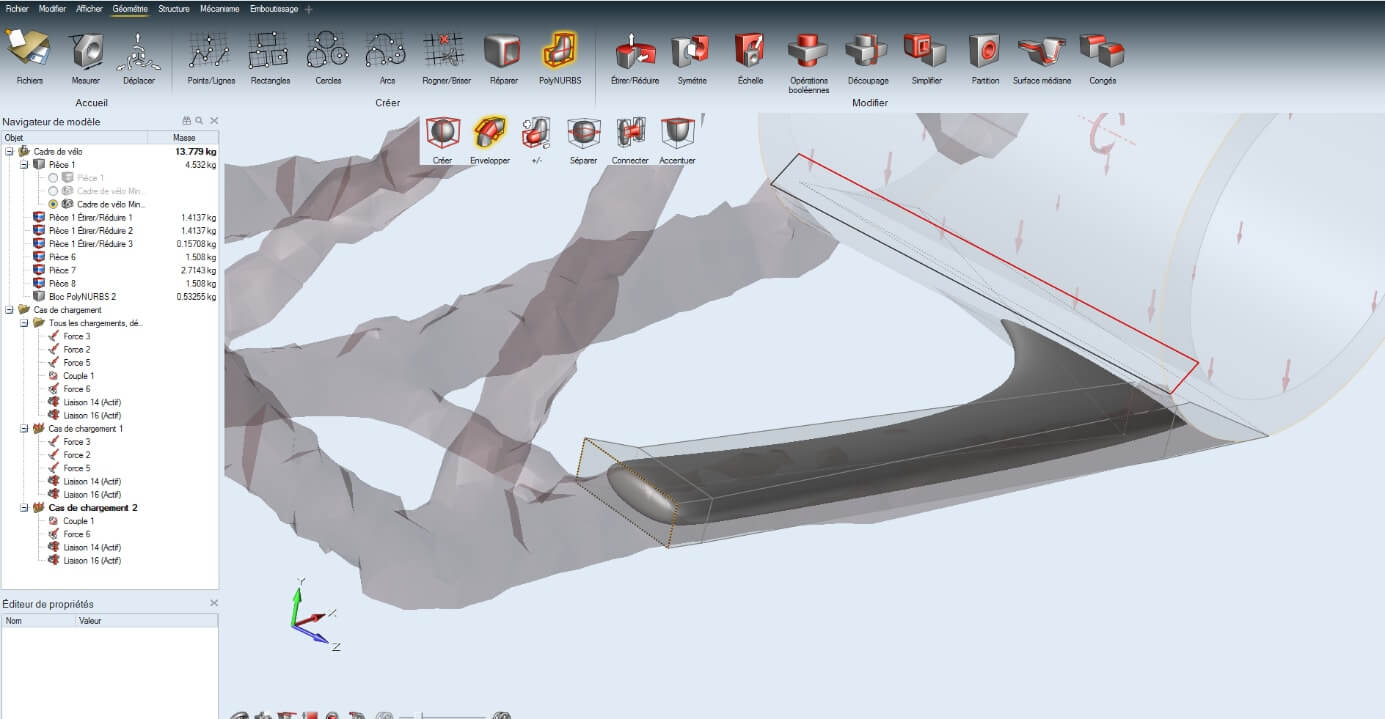

您还可以从设计空间中选择要创建的部件干净的连接．每一个 nurb可以通过选择平面或 边,然后拉它。

但是要记住，Inspire从两个部分生成一个卷，因此你不应该选择位于交叉路口的部分，而是在交叉路口的前面和后面。通过这种方式，您将能够创建更干净的连接。

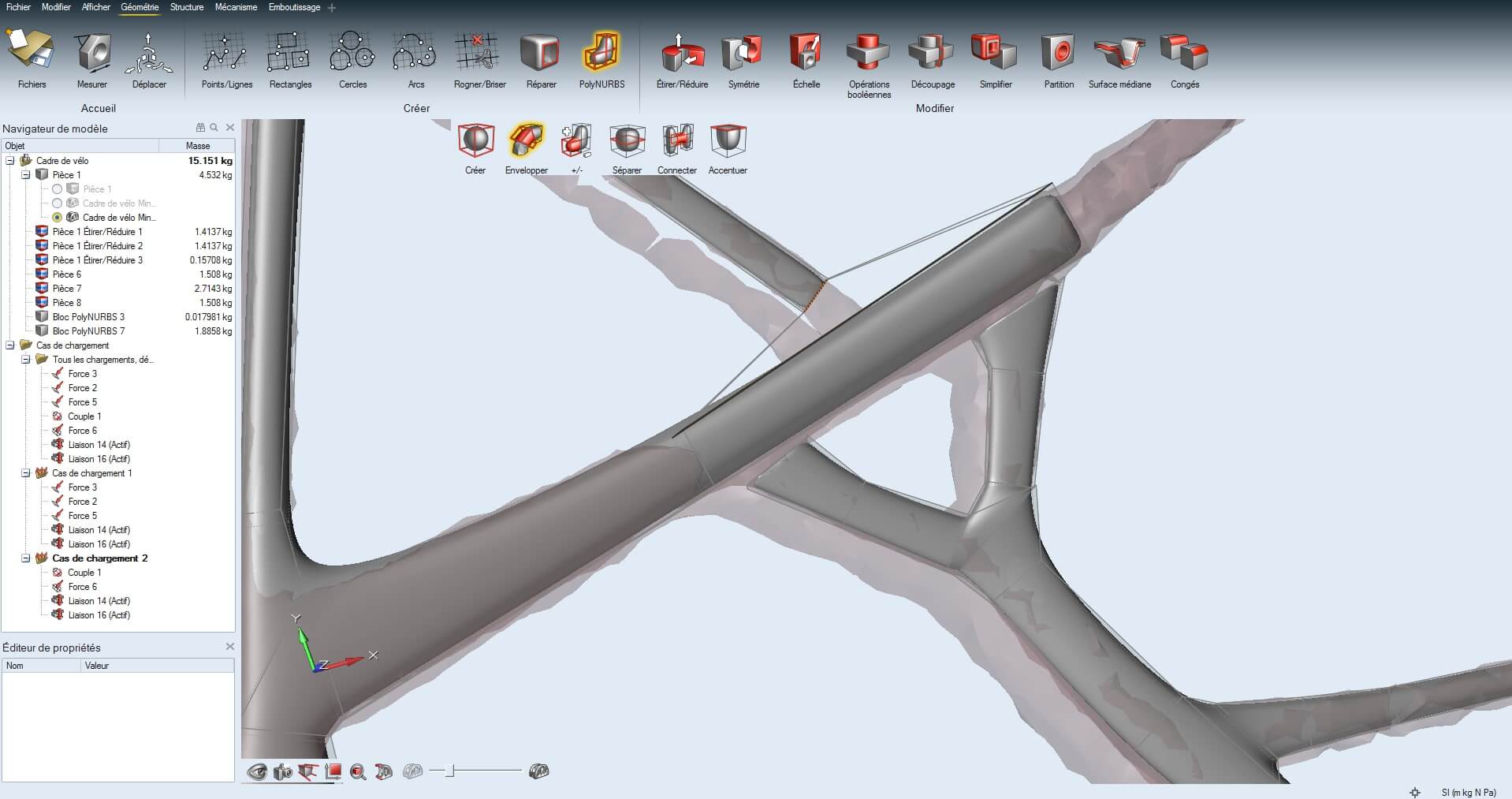

为了模拟a结在十字路口 为例如，你可以继续使用包装工具，但它更容易使用桥的工具．只需选择两个平面连接和启发将生成适当的几何形状。

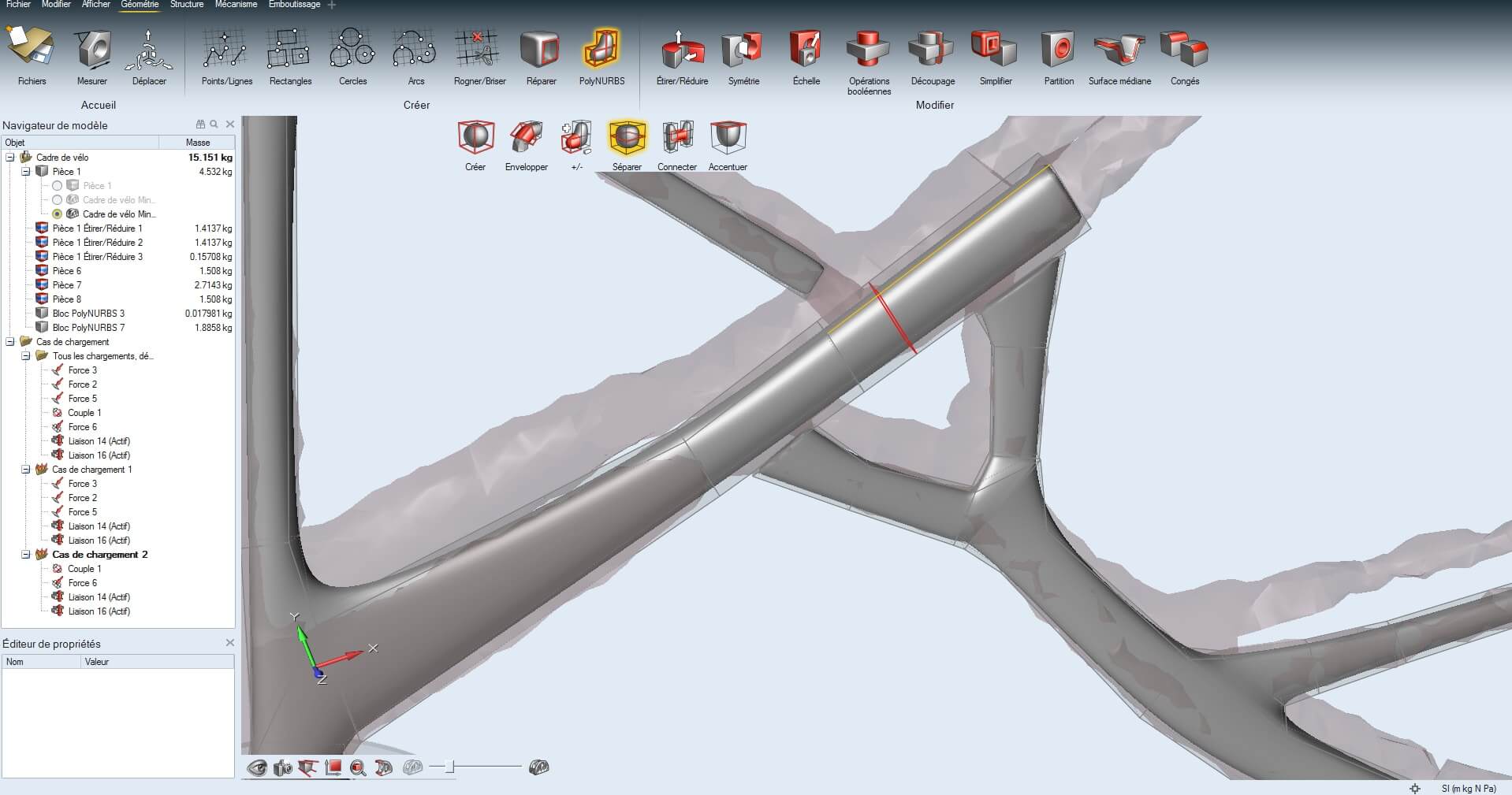

如果你想连接两个部分，但是 nurbs不够短，你可以用循环工具在任何你想要的地方细分它们。

由于这个模型是用对称约束来计算的，所以您可以创建 nurbs只对模型的一半，然后应用对称复制几何。

然而你必须小心不要重叠线，特别是在使用对称工具的时候。 如果一些量有冲突，激励将不接受模型，所以要警惕激励的警告信息。

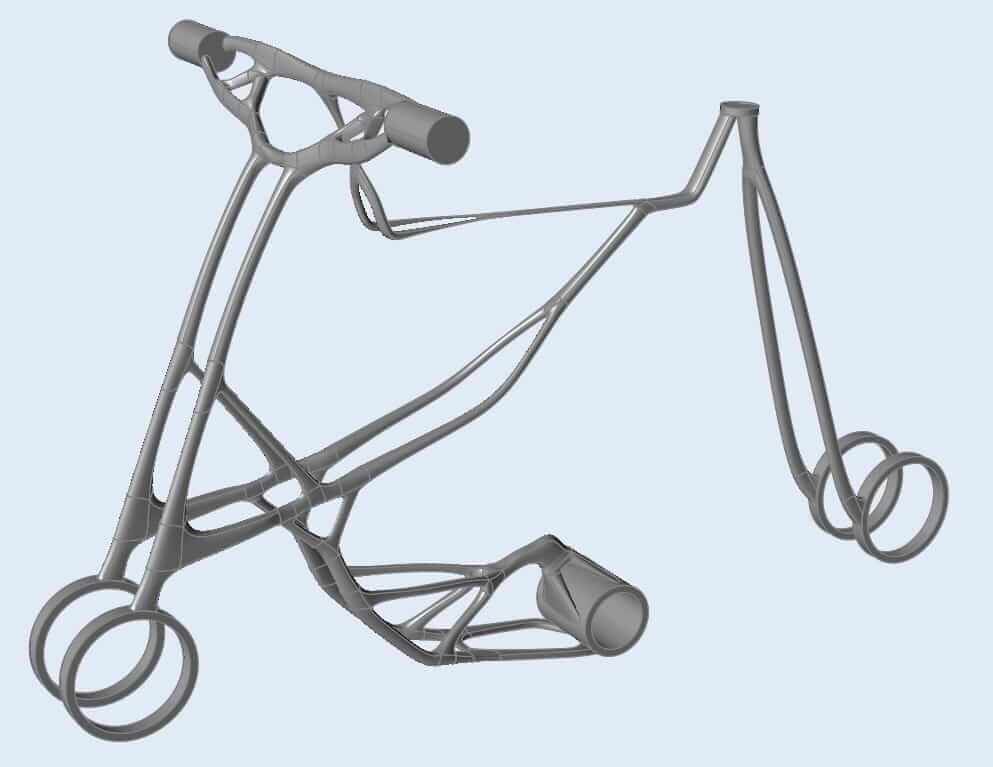

有了Inspire，就有可能获得这样的几何形状，对给定的负载进行了完美的优化。
