管理和导出有效的3D文件,用于Autodesk Inventor的3D打印

概括

  • 1.1。对于一个封闭的,歧管和正确壳网格模型
  • 1.2.用模式掏空你的模型
  • 1.3。颜色和纹理
  • 1.4.测量模型

当你做造型和你满意你已经产生的模型,它意味着你准备准备三维打印您的.STL文件。

到目前为止,你用Inventor建模的是一个坚实的组件,需要将数学数据转换成由多边形、顶点和边组成的“网格”,以便3D打印机能够理解。

在“网格化”模型之前,确定模型的每个细节是很重要的,因为生成的.stl文件不容易修改。因此,请检查壁厚、间隙和所有其他与你想要用于打印的材料相关的参数。

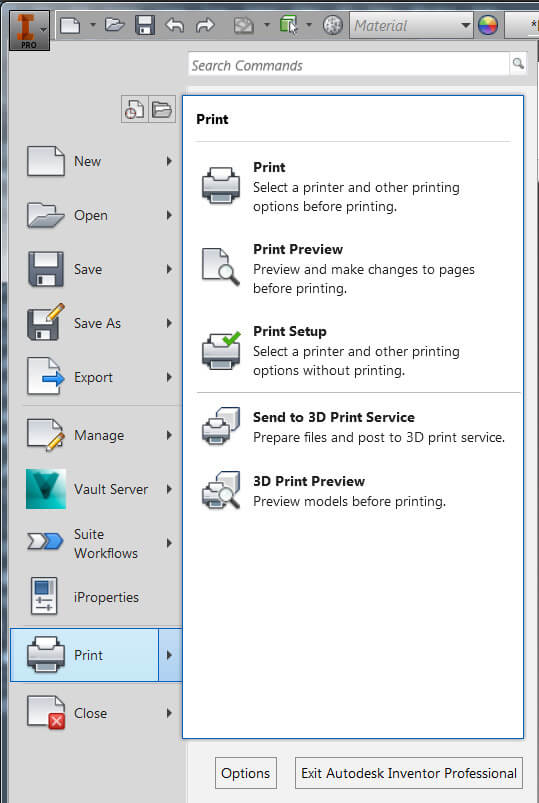

要将您的文件转换成网格,请点击(发明者 ) > >打印3 d打印预览。

广告1.2 - 1. jpg

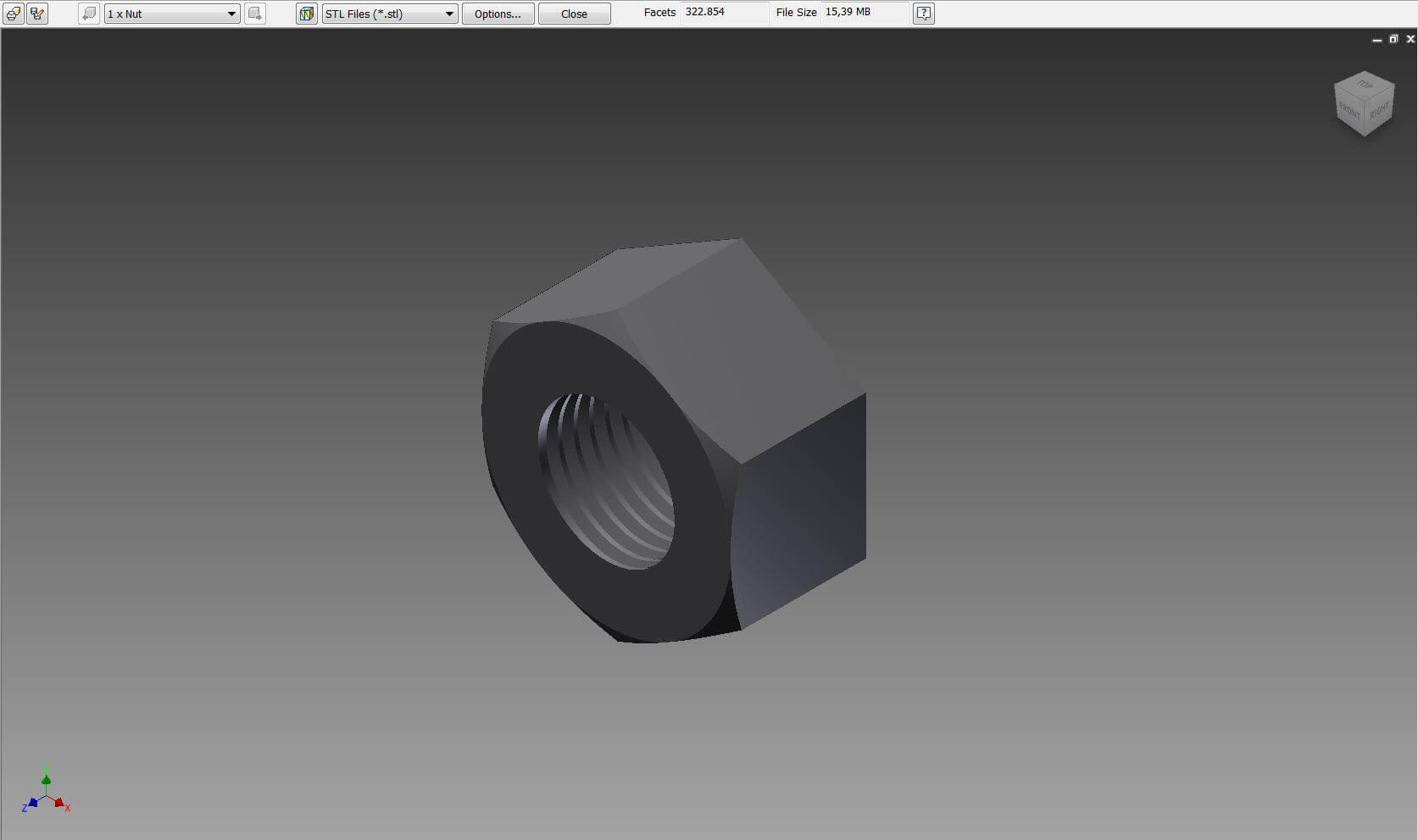

一个新窗口会在屏幕上打开,并显示您的网格模型,具有特定的工具栏,可以让你检查和出口之前更改网格的某些功能。

广告1.2 - 2. jpg

让我们看看我们可以通过这个工具栏访问什么样的信息,从右边开始。

发明者 定义你的文件在其实际状态的大小。该值与模型中的多边形(的面)的数量,所以该数值越高,越高的文件的大小。我们建议保持模型的大小在50 MB的顺序可以很容易地处理我们的系统。

发明者 显示模型中多边形的数量。这个数字定义了打印对象的表面定义,所以平面数量越多,表面就越光滑,清晰度就越接近数字设计。我们建议将1,000,000个面设置为网格中的绝对上限,以使文件保持在50mb以下并易于处理。无论如何,经过几年的3D打印,我们可以真正地说,这个限制是远远高于实际需要的,在这个规模有最光滑的表面质量,因为在25万个表面质量没有明显的差异。目标是300,000个平面,这是一个很好的折衷方案,以确保一个伟大的表面质量和轻巧的文件。

发明者 将关闭当前的3D打印预览。

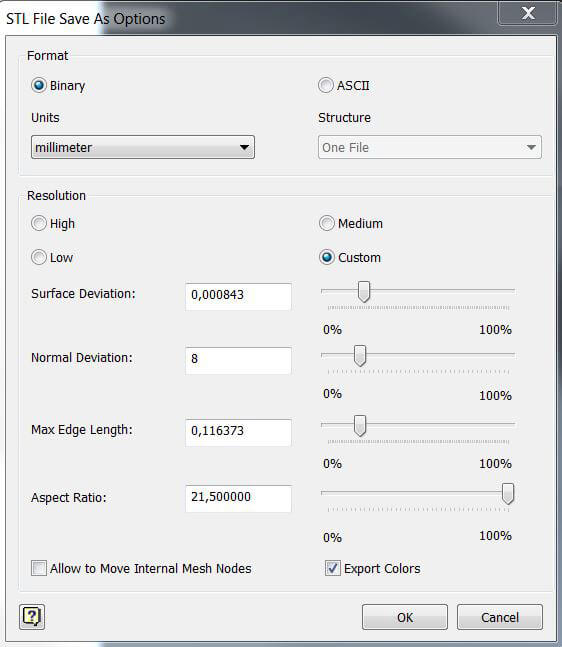

发明者 让你进入这个预览中最重要的部分,“STL文件另存为选项”窗口。

stl文件的格式可以保留为二进制文件,默认的单元将是用于建模的单元。

窗口的“分辨率”部分为我们提供了一些选项来定义网格的质量(以及它的大小)。您可以选择3个默认设置,'高','中'和'低',或自定义一个。

每次你选择这些设置之一,按“OK”,并查看预览窗口,看看你的模型是如何受到更改的影响(检查“facet”数),它将在几秒钟内更新。

首先尝试使用默认设置,那么如果他们没有适合您的需求,请与自定义一个。尝试改变“最大边长度”值(最大长度,每一个多边形的边可以有),并留下其他不变。

广告1.2 - 3. jpg

“显示刻面边缘”按钮(发明者 )可以让您直观的对象是如何在浏览器上啮合。

当你找到你认为什么是你的模型,你可以按“另存为”(正确的配置发明者 )到你的对象导出为.STL文件,随时可以上传到SculpteoBet188亚洲
