避免在Autodesk Inventor上设计用于三维打印的三维文件时出现错误

尽管Inventor允许您导入.stl网格文件，但不允许您将其作为普通建模文件进行更改或修改。这意味着您无法在在线市场上找到的.stl模型上添加功能或更改形状。实际上，这种格式，.stl是专门为将数据传输到3d打印机器而设计的，而不是用于共享建模项目（请检查所有格式我们接受Sculpteo）Bet188亚洲。

因此，如果.stl是您必须修改的格式，而您无法访问更好的文件格式，那么要绕过此限制，您需要将.stl转换为.dxf文件，Inventor可以将其作为建模源读取。

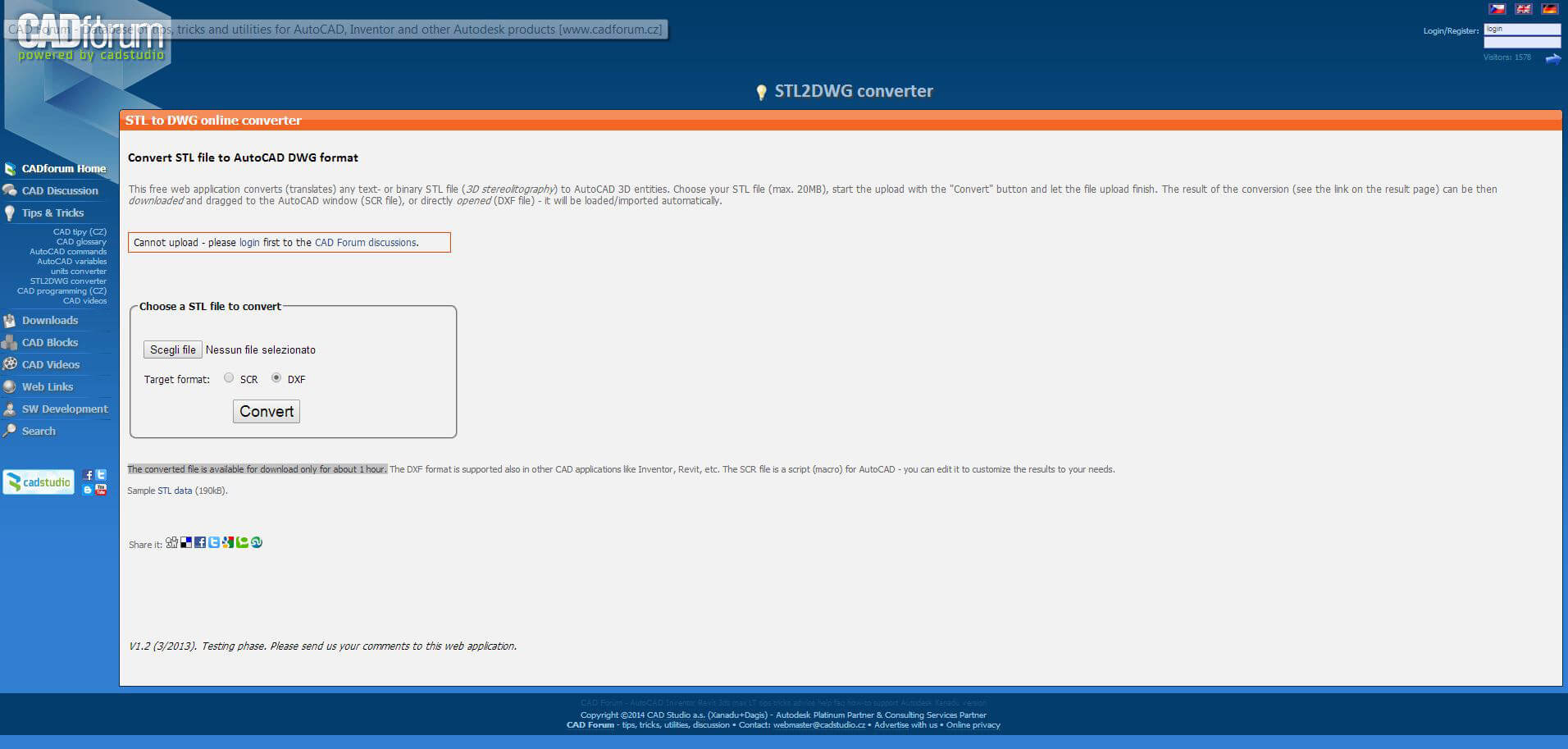

要做到这一点，你可以使用一个在线免费工具，感谢“CadForum”的家伙们的伟大工作。你可以去CadForum的转换器只需选择您的文件，并选择.dxf作为目标格式，它将自动转换。

一旦你拥有你。DXF转换.STL文件，你可以将其导入到Inventor和它转化为一个可修改的3D建模文件。打开一个新的文件，从“文件类型”菜单中选择.DXF。

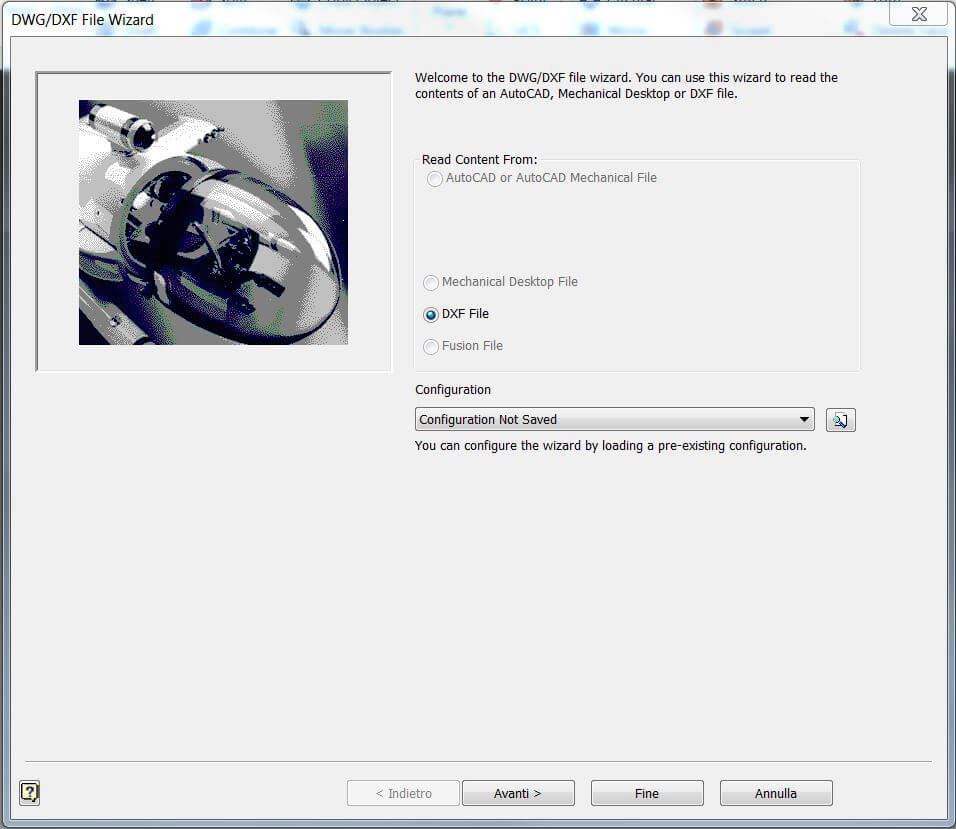

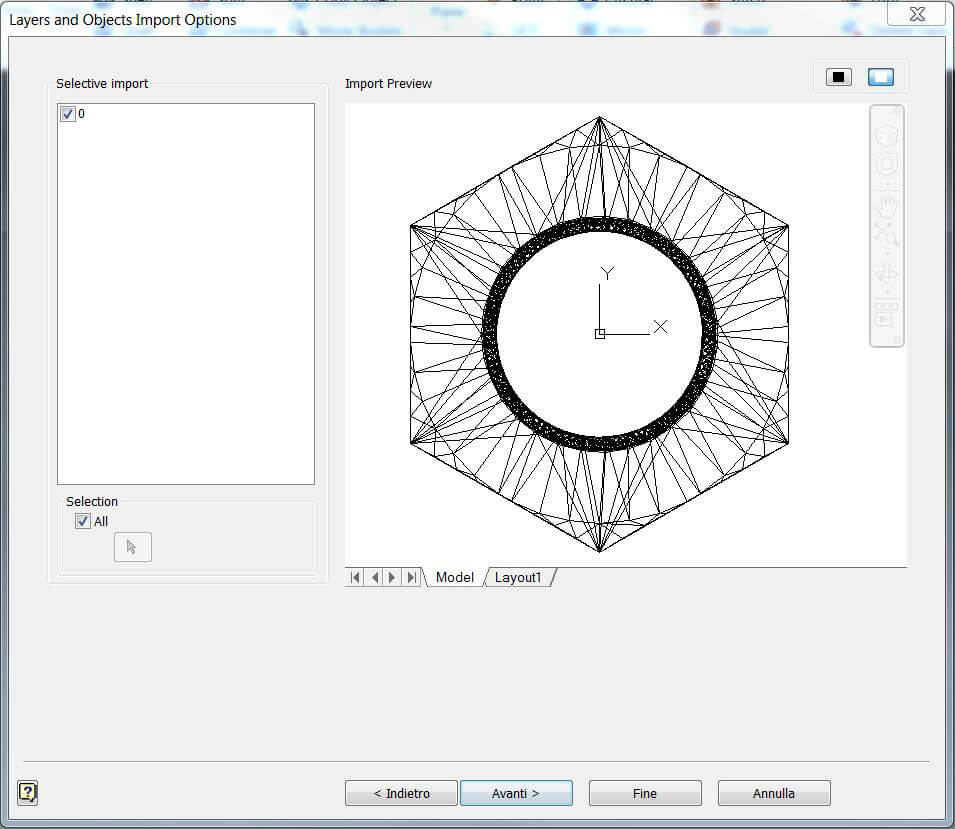

选择您的文件并按“打开”，将启动一个.dxf导入向导，该向导允许您选择其配置选项。默认设置通常很好，请记住选中最后一个面板中的“3D实体”框。

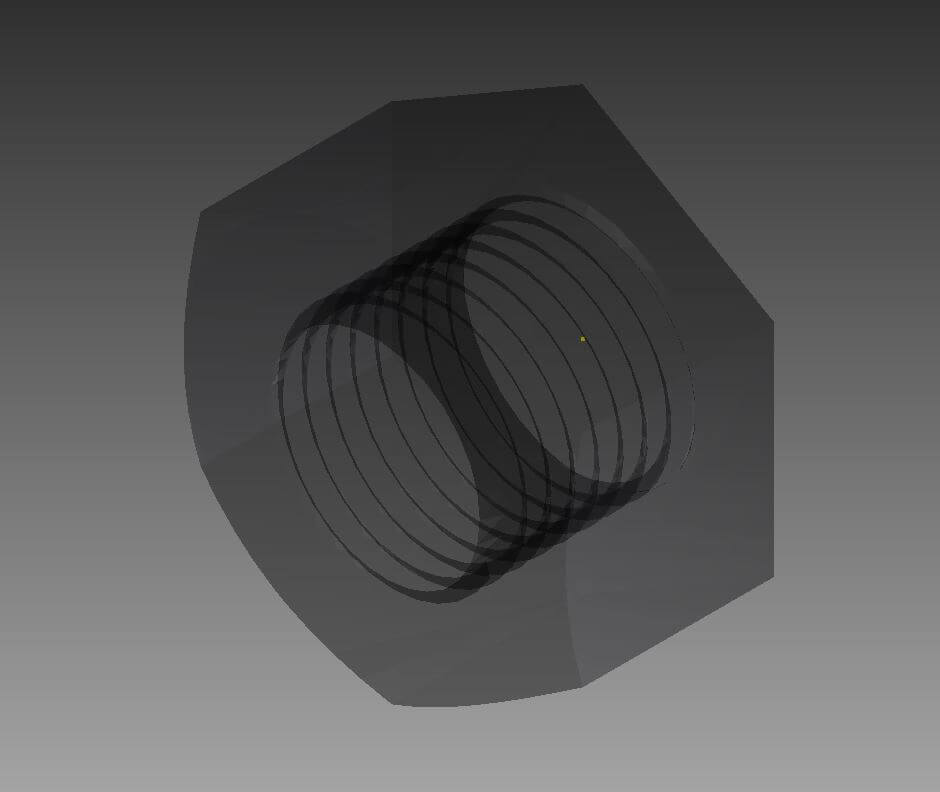

按“结束”以关闭该向导，你会看到你的模型被转换为表面建模文件，这个操作可能需要一段时间，具体取决于你的模型多边形数量。

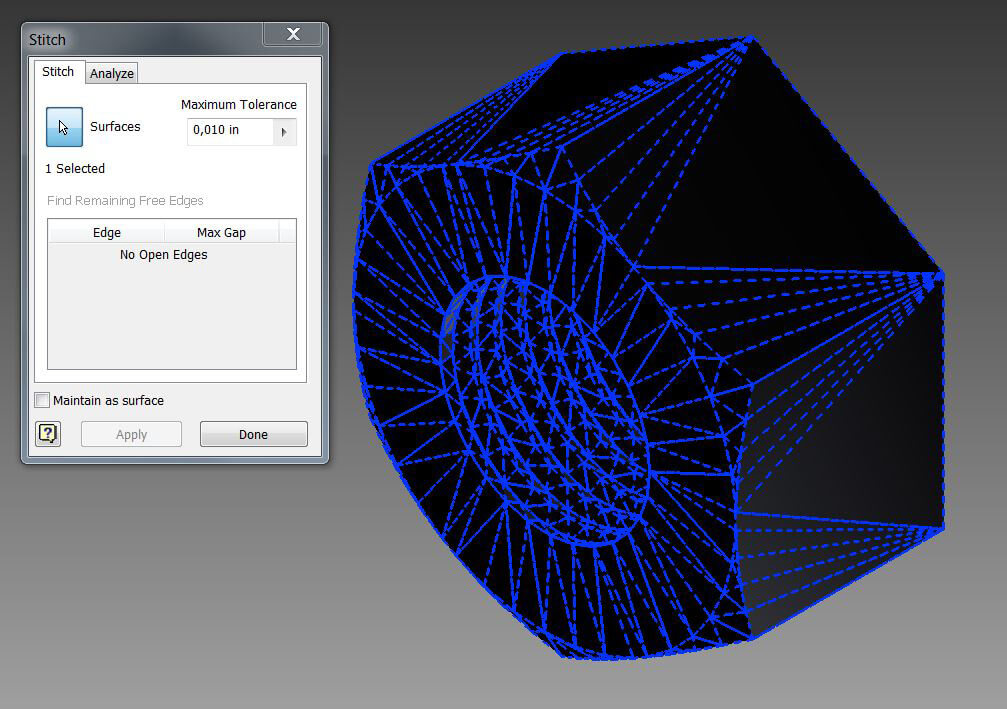

从.stl网格获取实体模型的最后一步是缝合已创建的曲面（源自网格的多边形面）。为此，请选择“缝合”( )，选择模型并按“缝合”窗口上的“应用”。几秒钟后，您将看到它改变颜色并变成实体，可以像本机文件一样进行修改。

The defects of this process derive from the fact that what Inventor is doing is translating all the mesh’s polygons into surfaces to be stitched together, so it would be quite a different file compared to the one that would come out modeling it by ourselves, and the quality of the non-flat surfaces will depend on the quality of the mesh from which they derive. But on the other hand, a high definition mesh would take quite a long time to be calculated by the software. A good compromise needs to be found. Generally, we recommend you avoid translating meshes bigger than 100.000 polygons.

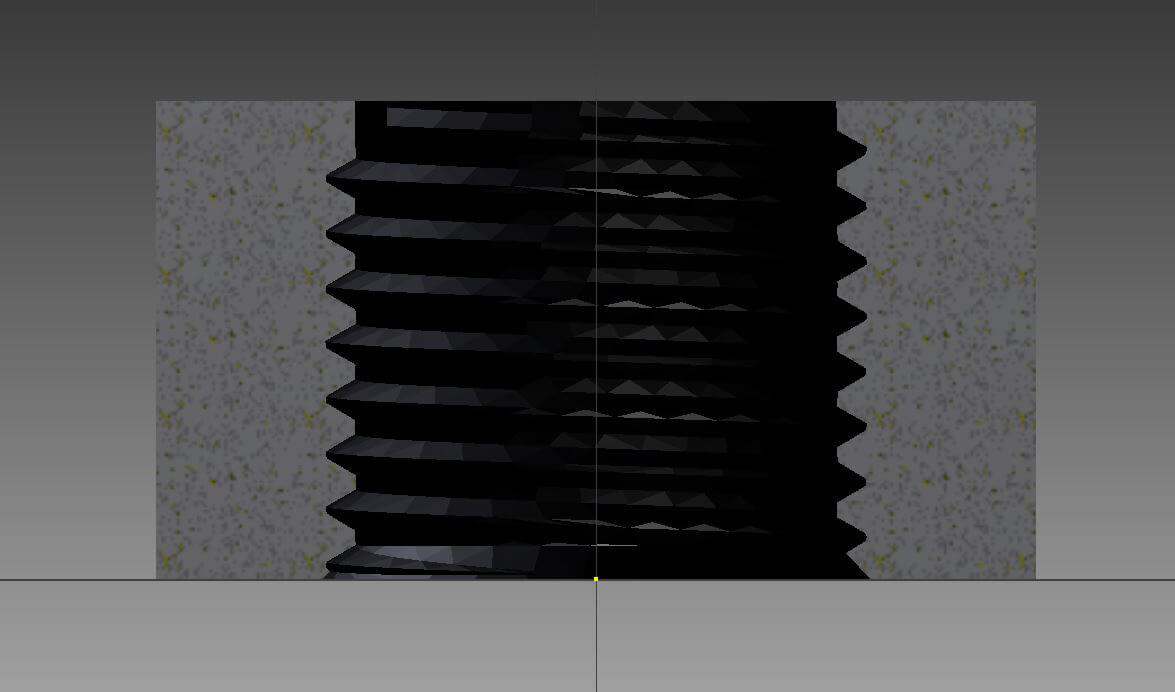

看看我们在这个剖视图中所说的“非平面的质量将取决于它们衍生的网格的质量”是什么意思。
