3D打印教程：Meshmixer

设计一个可打印的三维模型

开始和设置单位

左侧的“Meshmix”选项卡包含一个三维模型库，您可以将其集成到基础三维模型中。MeshMixer有两种部件：“开放部件”和“实体部件”。A. 实体零件与零件集成 主体部分，而 打开的零件连接到 主体部分。开口部分和主体部分之间具有连续性。稍后我们将向您解释如何检测这种差异，以确保模型的可打印性。 将打开的零件附着到基础模型使用MeshMixer将开放部分附加到现有体积非常简单。只需单击元素即可添加并将其放置在所需位置。打开的零件由“Meshmix”选项卡中的白色半球图标标识。

在将体积附着到基础三维模型之前，可能需要删除其中的一部分。要执行此操作，请单击“选择”选项卡。选择要删除的模型部分，然后使用“擦除并填充”将其擦除。我会的 自动删除选定形状，同时保留平滑的曲面而不存在不规则.

现在可以将打开的零件附着到基础三维模型。使用Meshmix图标单击要附着的打开零件，然后将其放置在基础三维模型上。 MeshMixer将自动将打开的零件附着到三维基础模型.

然后，您可以轻松地移动、调整、旋转或放大打开的零件，而无需将其与三维模型分离。

将实体零件附着到基础模型实体零件由“网格混合”选项卡中随附的蓝色立方体图标标识。导航与打开零件的导航相同。然而 MeshMixer不会像对开放部分那样将封闭体积连接到主体部分. 这将导致两个相交的体积。 两个卷的相交会造成3D打印问题.

下面我们可以看到，开放部分（天鹅头）和基础三维模型之间存在网格连续性，而实体部分（多边形形状）和基础三维模型之间则不存在网格连续性。

使三维模型可打印

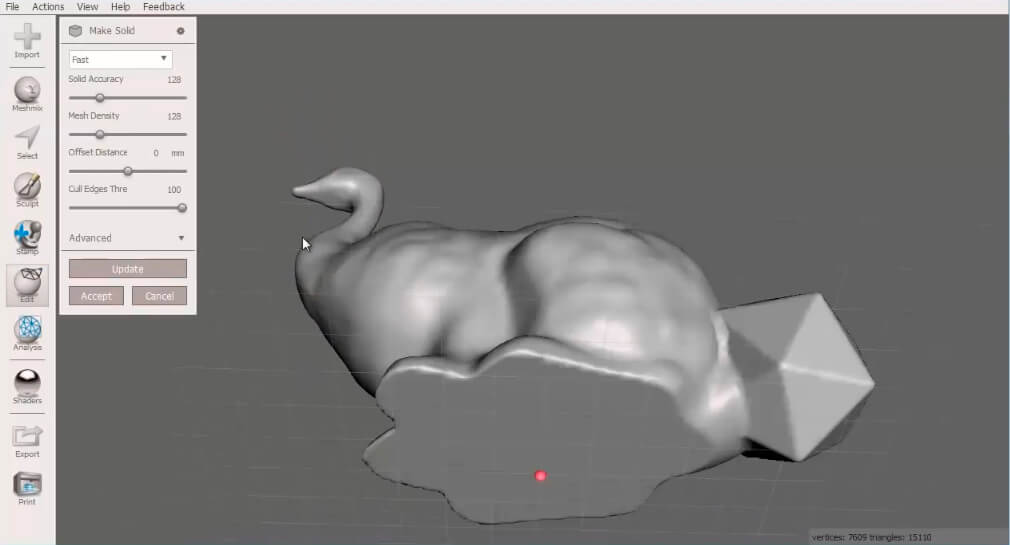

为了使三维模型可打印，必须删除体积交点。为此，请使用“编辑”选项卡中的“制作实体”工具。

“生成实体”工具可创建实体 无内部几何图形的干净、填充体积. 它允许您调整网格分辨率和三维模型的分辨率质量，以获得平滑、干净的曲面。还可以调整三维模型的厚度。不要忘记单击“更新”，以便在三维模型上查看这些调整。要了解有关的特定功能的更多信息材料（最小厚度、最大尺寸等），请查阅我们的资料页及其建模指南.

调整三维模型的大小

调整模型大小之前，必须确保三维模型的构件图元已组合。在“对象浏览器”窗口中，选择不同的元素，然后单击“编辑”选项卡中的“合并”。

现在可以调整三维模型的大小：在“分析”选项卡上，单击“单位/尺寸”。

将纹理应用于3D模型

上色“雕刻”选项卡可用于向三维模型添加颜色。如果看不到应用的颜色，请按住空格键使其显示。对于颜色渐变，首先将不同的颜色着色应用于模型。然后从可用笔刷列表中选择“SmoothColor”工具。

应用纹理效果使用“模具”工具向曲面添加细节，以使其具有纹理效果。为此，请将黑白图像导入“模具”工具。这将用作戳记–只有图像的白色部分将显示在3D模型上。小心， 应用的纹理质量将与网格的分辨率相关. 如果网格分辨率较低，它将显示为像素化。

增加网格分辨率要提高分辨率，请在“雕刻”选项卡中单击“体积”部分，然后选择“优化”工具。将“优化”工具应用于所需曲面以提高网格分辨率，同时按住[W]键查看网格的组件三角形。应用“细化”工具不会更改模型的形状，而只会细化其曲面分辨率。此工具的好处是，它使您能够在本地提高网格的分辨率。因此，你可以 优化模型的分辨率，避免创建大型三维文件.
