3D打印教程:犀牛3D

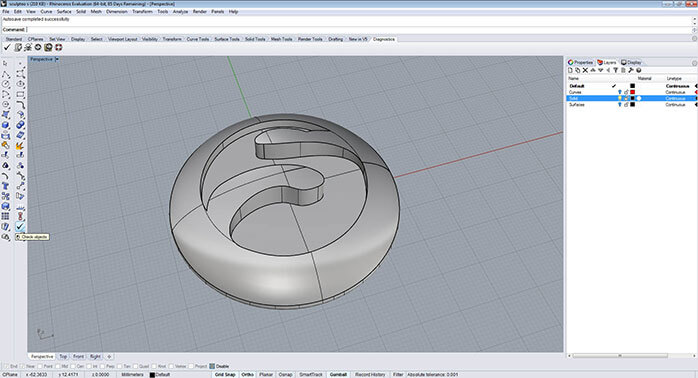

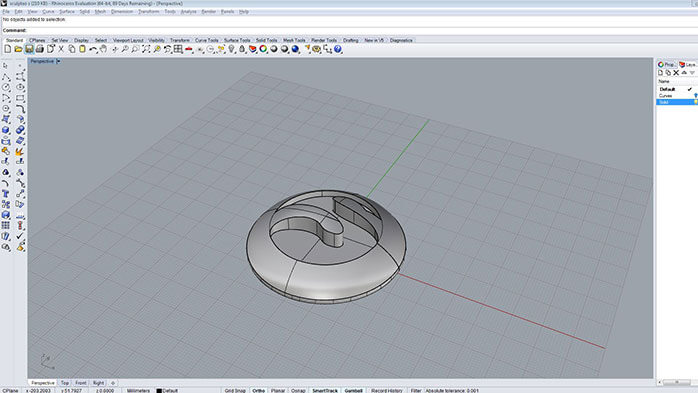

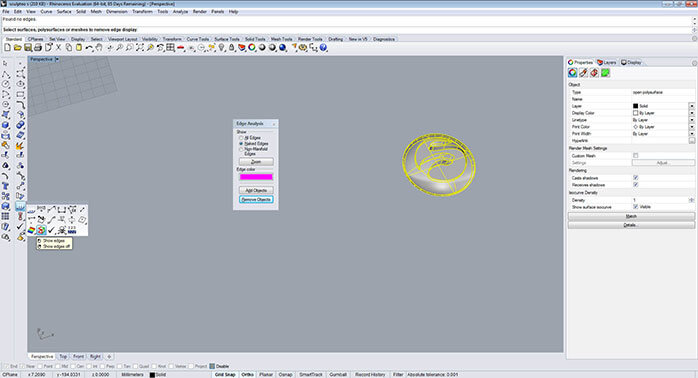

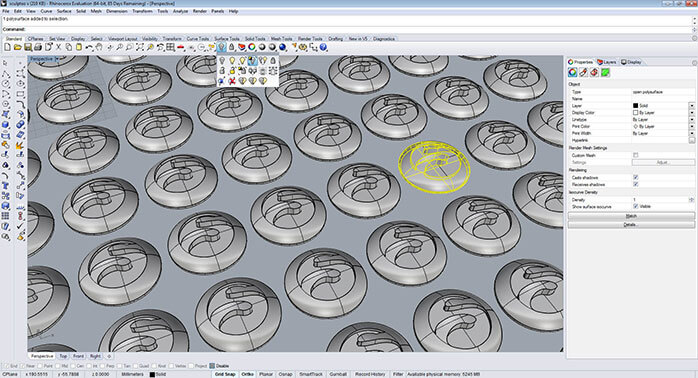

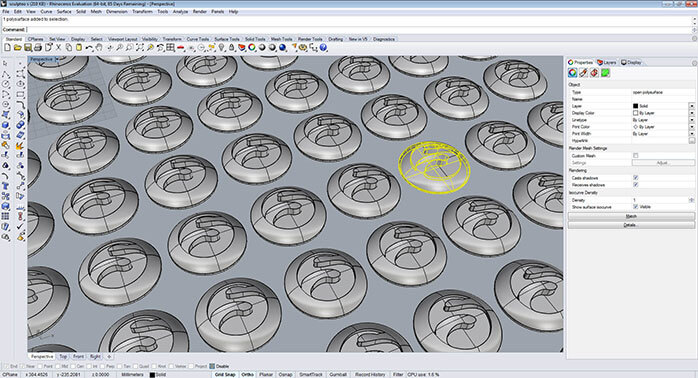

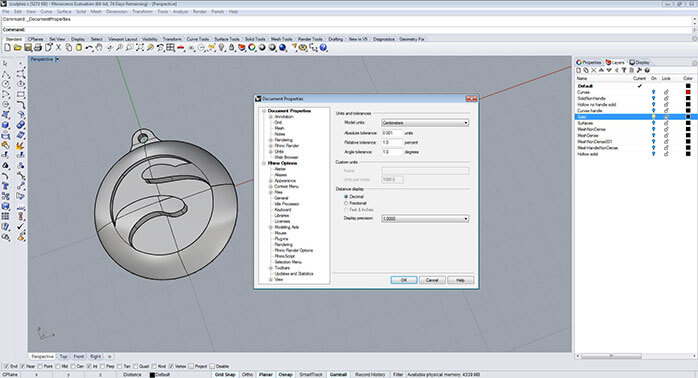

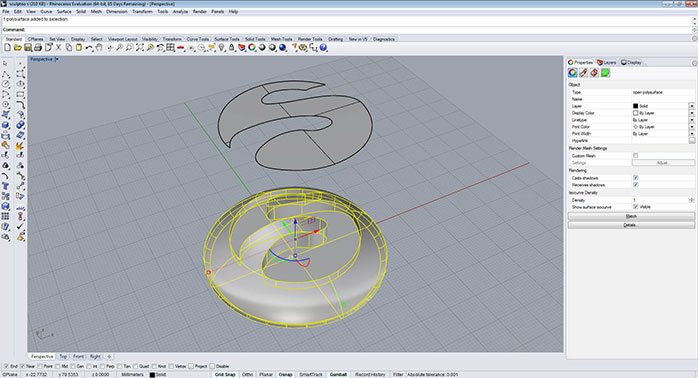

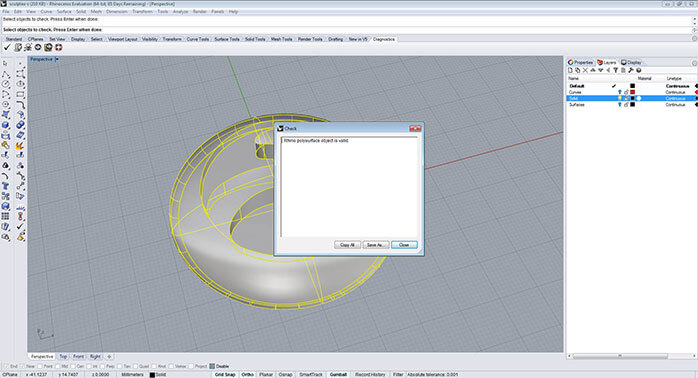

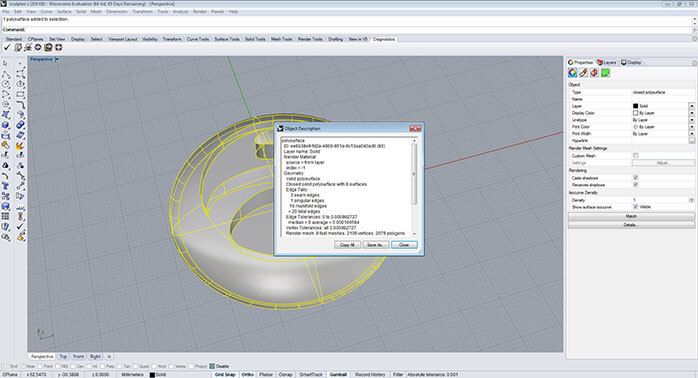

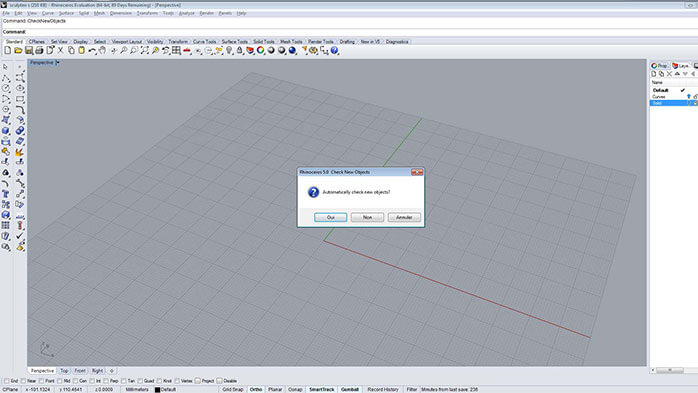

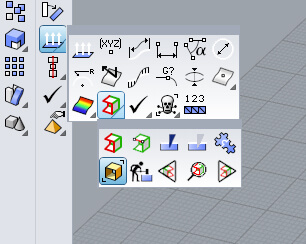

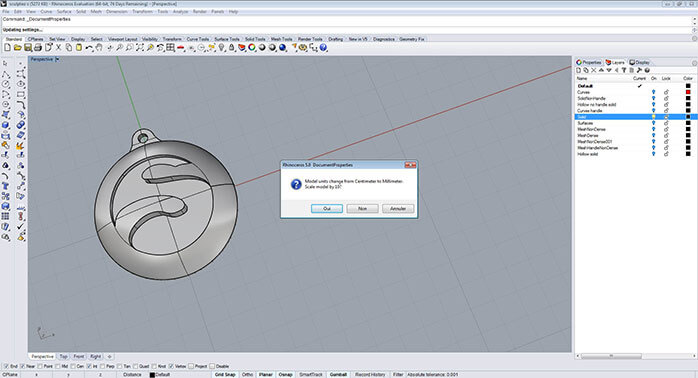

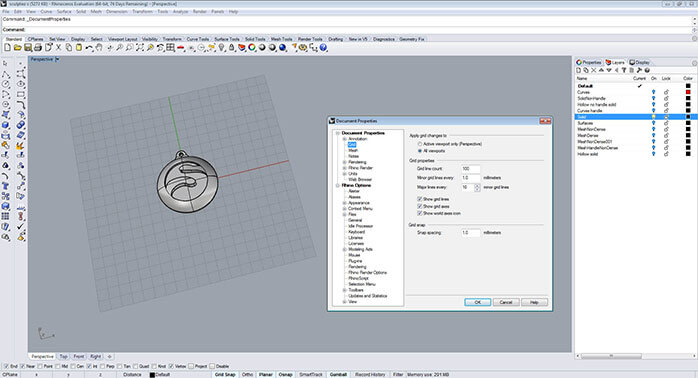

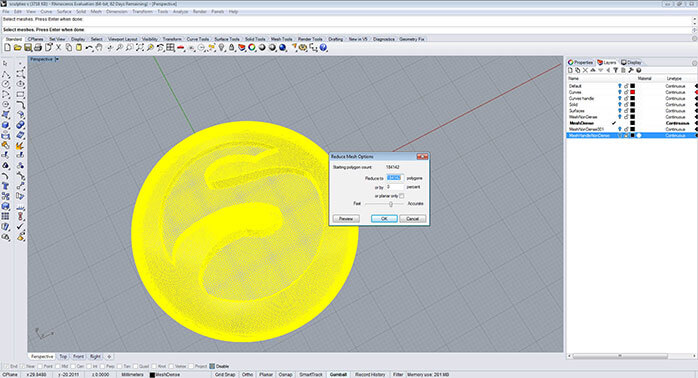

当开始使用Rhino时，就像在任何其他3D建模软件中一样，必须记住3D打印的3D建模特征不同于您的平均渲染或动画模型。因此，在整个三维建模过程中，需要遵守单独的指南，以获得可打印的模型。在本教程中，将使用各种图像来显示该过程–这些图像与最适合Sculpteo塑料材质的模型相对应。还需要注意的是，Sculpteo使用选择性激光烧结（SLS）来3D打印塑料模型。本教程同时考虑了这两个因素，但是考虑在创建模型时将要用于项目的具体材料和制造过程是非常重要的。有关更多信息，请参阅我们的Bet188亚洲 资料页．接下来，您将看到必须考虑的预防措施，以创建正确的实体在3D建模阶段。 水密模型在创建3D模型时，重要的是要了解3D可打印模型必须是“防水”的，这意味着它的设计应防止进水。使用Rhino进行3D建模时，最常见的错误是使用不可打印的模型时会出现开放的多曲面、不良的几何图形和裸露的边，从而导致模型不防水。 封闭的多面和非裸露的边缘闭合多曲面是一组多个连续曲面，这些曲面构成一个闭合体积，也称为实体。也就是说，体积墙没有孔，它们都是附着的。由封闭多曲面构成的模型通常如下图所示。它们通常由Rhino的曲面和实体菜单操作构建 ． 但是，您也可以（自愿或非自愿）创建具有开放多曲面的模型，这些模型不同于使用封闭多曲面创建的模型。大多数情况下，在这种模型中，您可以欣赏下图（红色椭圆形）所示的内部结构，但这样的模型不可3D打印，因为即使存在，表面也没有厚度。 另一方面，有时三维模型看起来像是用封闭的多曲面制作的，但实际上并非如此，这就是所谓的裸边。裸边基本上是不附着到另一个曲面边的曲面边，即使两个曲面是连续的，也会创建开放对象。在下图中，您可以看到选中的分离曲面，未选中时，该曲面可能看起来像常规闭合对象。 这可能是由于多种原因造成的，大多数情况下是因为3D建模操作不成功，如分割、修剪、重建曲面或分解和连接曲面 ．最后一个是矛盾的，但却是真的，当多个表面同时连接时，它就会发生。在使用这些操作后，总是建议验证对象(正如你将在本教程中进一步看到的)，因为一些表面可能需要单独连接，以避免创建裸边，这肯定是一个问题，在3D打印。 有效对象有效对象是没有错误几何错误的对象。Rhino中的错误几何模型或错误对象是违反某些NURBS规则或存在结构问题的对象。通常，错误对象是实体中的曲面，但错误曲线也偶尔发生。由于许多技术原因，这种情况通常发生在曲面中se修剪曲线不好。这不是你可以故意做的，但它经常发生在连接操作之后 或其他也连接对象（如布尔操作）的命令 . 这些操作会分割边并调整修剪曲线，在某些情况下，修剪曲线小于生成不良几何图形的文件的绝对公差。 物质还原有几个原因为什么3d打印的数字模型是空心的，但主要原因是将用于生产模型的材料的数量。与其他生产技术不同，在3d打印技术中，制造一个物体的成本不是由其形状的复杂性决定的，而是由制造设计所需的材料数量决定的。因此，让你的对象中空将积极地影响3D打印的制造成本，通过降低它到低于60%或70%的初始成本。镂空模型的另一个重要原因是保持产品的轻量化。例如，如果你已经有一个模型，你想重新缩放它，以产生一个不同的大小，你可以空心你的模型，使它更大，但保持轻。但简单地将你的模式掏空并不会影响你的产品;所述中空内部必须至少有两个孔以排出多余的印刷材料。这是一个限制SLS的打印过程，没有孔让材料流失，它就会被困在物体内部。SculBet188亚洲pteo在线上传器最近已经丰富了自动空化功能，允许您处理在线空化过程。该特性自动生成模型的内壳，让您可以简单地选择模型上所需的孔位置。 To learn more about Sculpteo’s new hollowing feature and try it now, you can 上传你的3D文件 选择材料后，单击“优化”选项卡。接下来，您将看到如何将模型空心化，以减少3D打印过程中使用的材质。这将允许使用Rhino制作更大、更轻、更经济的对象。您必须首先将模型缩放到所需的大小。如本例所示，模型尺寸从6厘米增加到12厘米。 应记住，塑料材料的最小壁厚为0.8 mm，最大壁厚必须与模型尺寸一致。根据模型内部的曲率，小对象中过厚的墙将产生几何体错误。建议尝试不同的壁厚，以找到最适合您的对象。例如，由Sculpteo的聚酰胺塑料制成的杆在2 mm厚时是刚性的（有关聚酰胺设计指南的更多信息，请查看材料指南）。确定正确的大小后，应提取曲面以使其成为开放的多边形曲面。为此，您可以使用“提取曲面”工具，方法是在命令行中键入“ExtractSrf”并选择所选的面。然后你就可以去掉脸了。Bet188亚洲 之后，你可以使用“偏移曲面”工具 通过在左栏菜单中的“文件曲面/偏移曲面”下单击它，或在命令栏中键入“偏移srf”。选择对象后，启用选项“Solid=yes”，并将“距离”设置为所需的长度（本例中为2 mm）。如果不希望更改对象的外部形式，请使用“FlipAll”将偏移方向翻转到模型内部。所有这些都可以使用命令栏来完成。 将生成具有均匀2 mm壁厚的实体（或闭合多曲面模型）。 单个实心部件有时，三维建模零件使用许多彼此相交的不同实体制作，这些实体最终构成一个零件。 即使模型是由许多不同的立方体或圆柱体构成的，为了成功的3D打印，最后的部分也应该是一个单一而紧凑的实体。当你选择模型的一个部分时，你通常会在命令行中看到“1 polysurface added to selection”，这意味着你的部分已经被添加到整个对象中。 此外，您的模型可以由不同的部分组成，这些部分不相交，而是极端的，甚至被困在另一个对象中。这种三维建模方式在创建移动零件或其他类型的插件、插座、铰接等时特别有用。在这种情况下，您必须记住此类零件的三维建模技巧，并了解铰接是由两个单一实体构成的，而不是形成相交实体。 在生成无错误的3D可打印文件时，这一点非常重要。根据我们网站上的材料，您可以找到更多关于发音和设计指南的信息 资料页．
