修复3D打印的STL文件

在本教程的这一部分中，您将学习如何修复STL文件，以便在该文件建模不良时进行3D打印。作为一个例子，我们将使用在第一部分中创建的带有汽车和盒子内球体的桥，但这次它的建模非常糟糕。

你可以在视频中检索我们教程的这一部分:

３．１．检查网

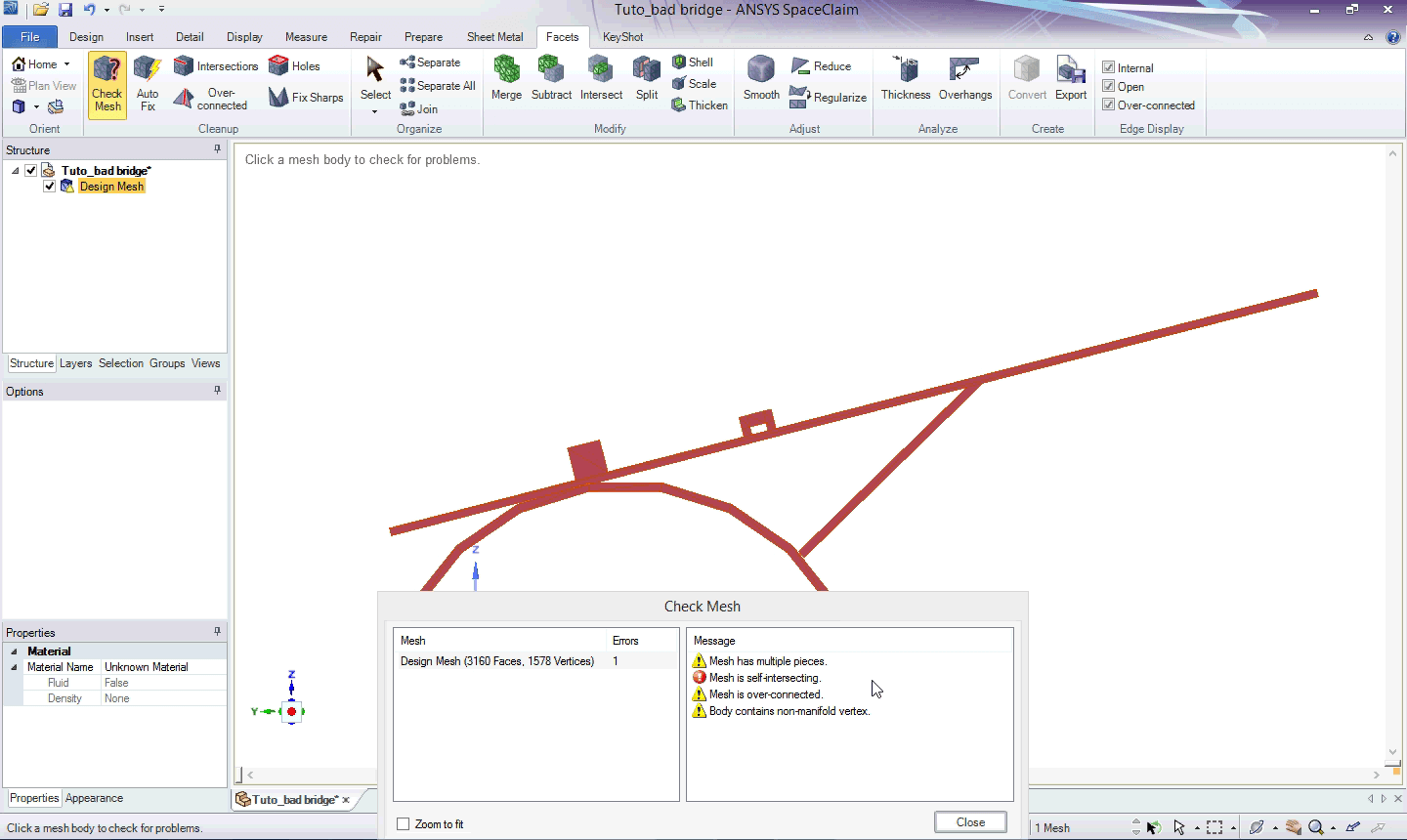

首先要做的是进入“镶嵌面”选项卡，并在“清理”区域中选择“检查网格”。然后，通过单击要检查的网格，可以获得网格中检测到的所有错误。我们有：

最后两个点是链接的，基本上意味着网格中存在非流形部分。

我们将一个一个地解决这些问题。

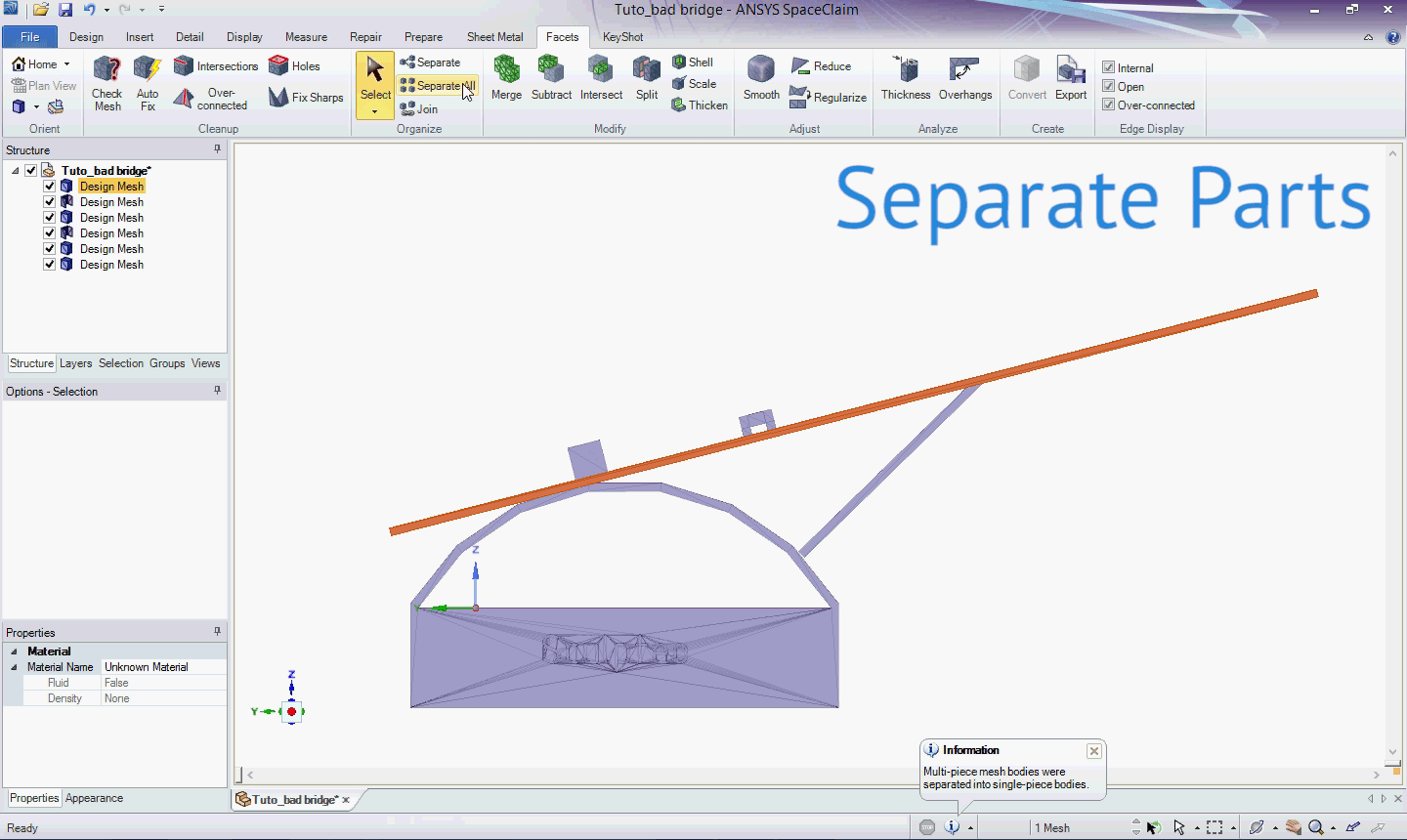

首先，我们将通过点击组织部分的separate all来分离网格中的所有碎片。

现在，初始网格被分成6个较小的网格。“结构”选项卡中有两种不同类型的图标：网格立方体和网格曲面。曲面图标表示相应的网格需要修复。

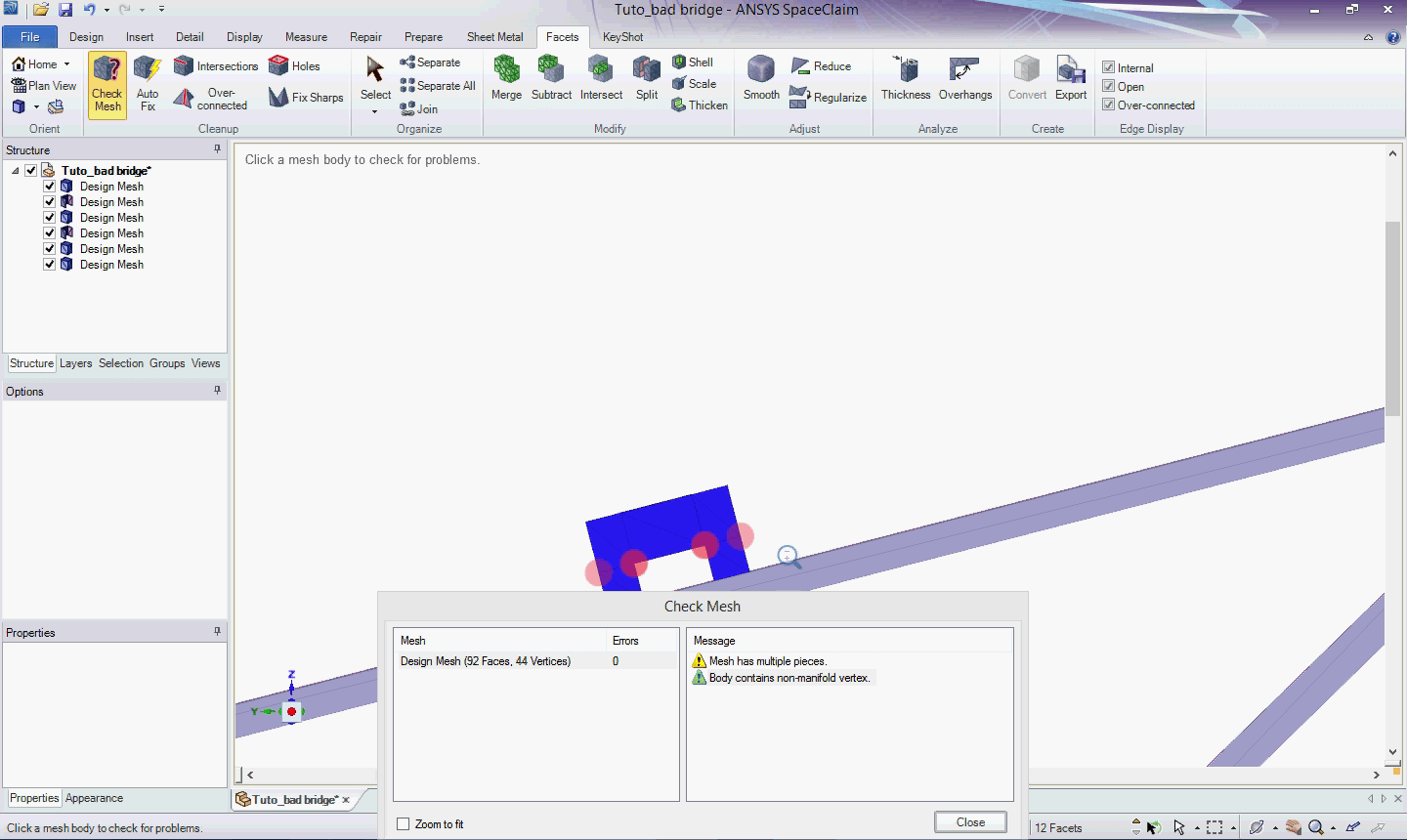

所以我们检查第一个有问题的网格，这是汽车，检查网格工具表明有多个部件和非歧管部件。

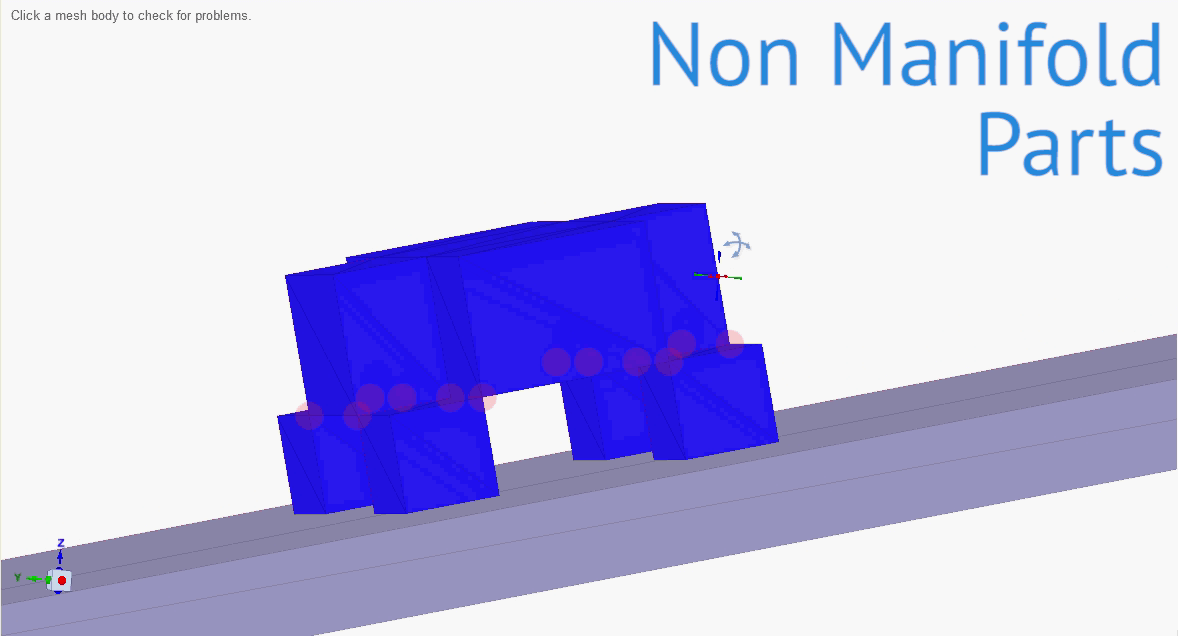

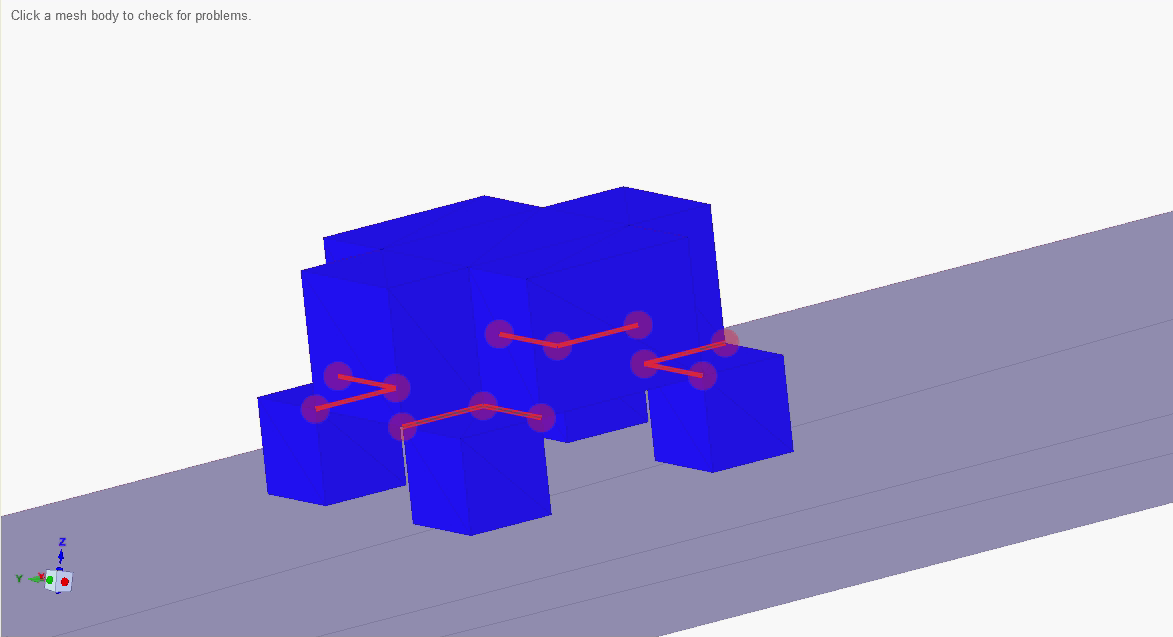

通过放大，我们可以看到4个方轮仅通过边链接到身体，这在现实世界的对象中是不可能的。

您可能认为自动修复工具可以为您解决所有问题，但这实际上不是很有效。

在这里，问题并没有真正解决，因为车身仍然只通过边缘与车轮相连。

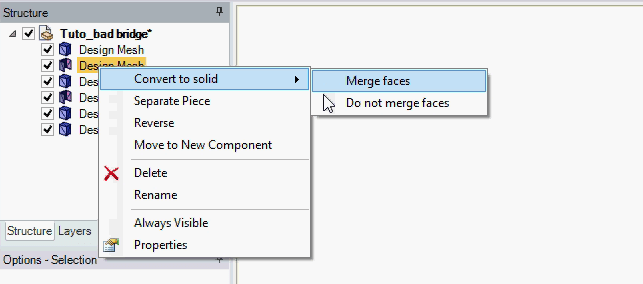

所以我们需要手动解决这个问题。为了解决这个问题，我们可以将这个网格转换为带有合并面的实体。选择单独的脸可以为每一张脸创建一个实体。

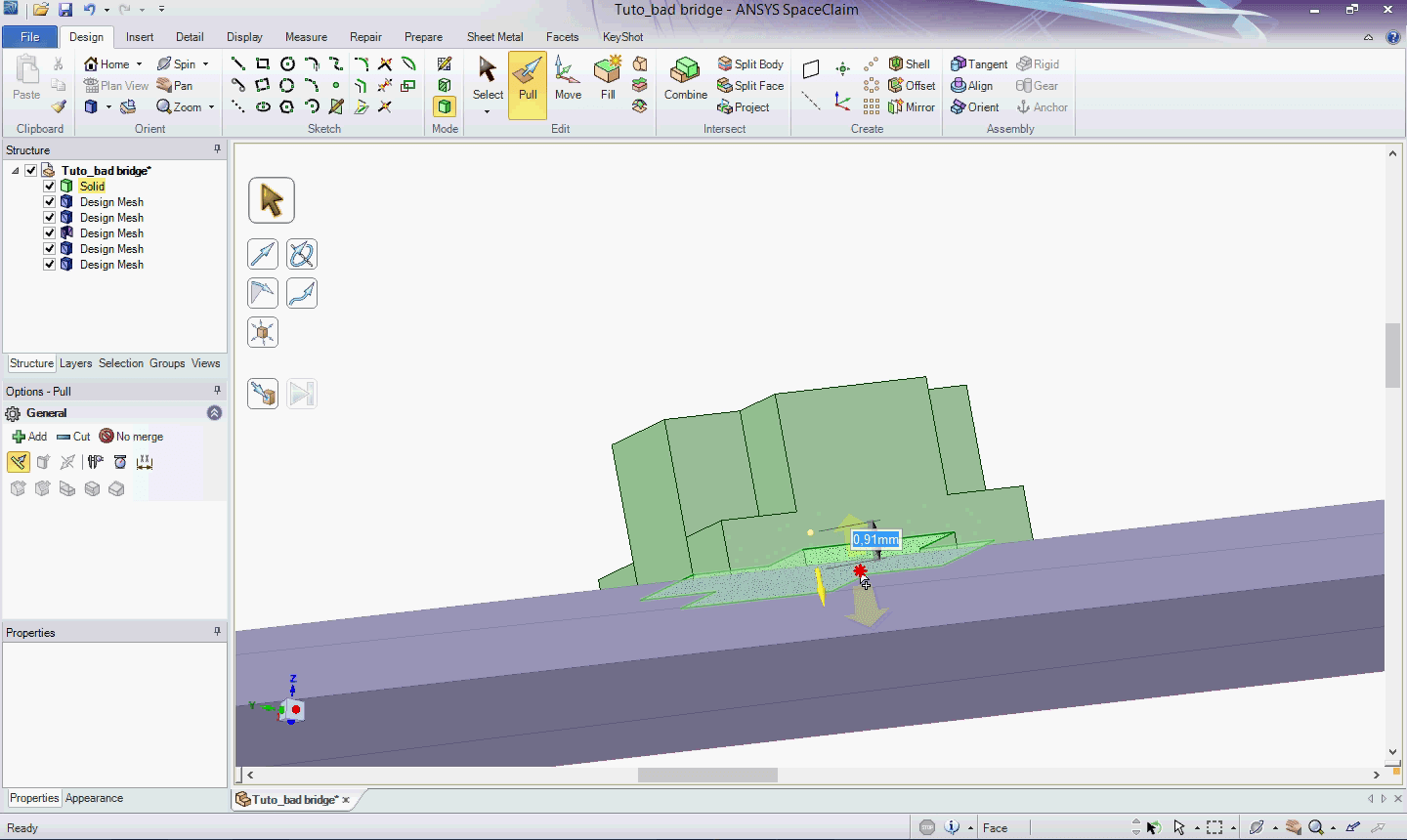

通过把身体拉下来，我们使它成为一个多管齐下的固体。

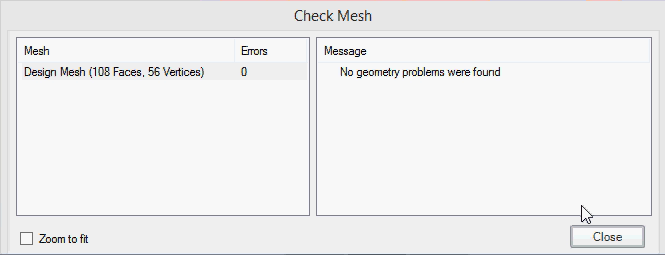

当我们把它变成一个网格，根据检查网格工具，我们没有任何问题。

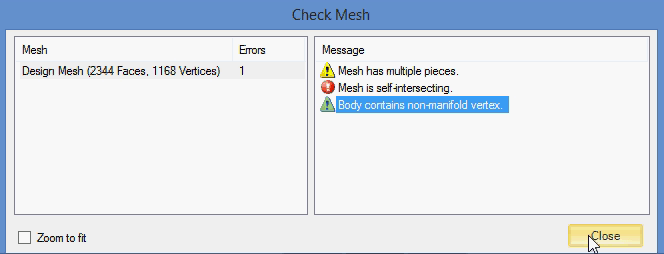

现在，我们需要解决与其他曲面网格关联的问题。“检查网格”工具指示存在多个片段、自交对象和非流形顶点。

通过点击交叉工具，然后在我们想要清理的网格上，交叉部分出现了。

选中绿色复选框后，SpaceClaim将解决交叉点问题。

看起来所有的网都是干净的。

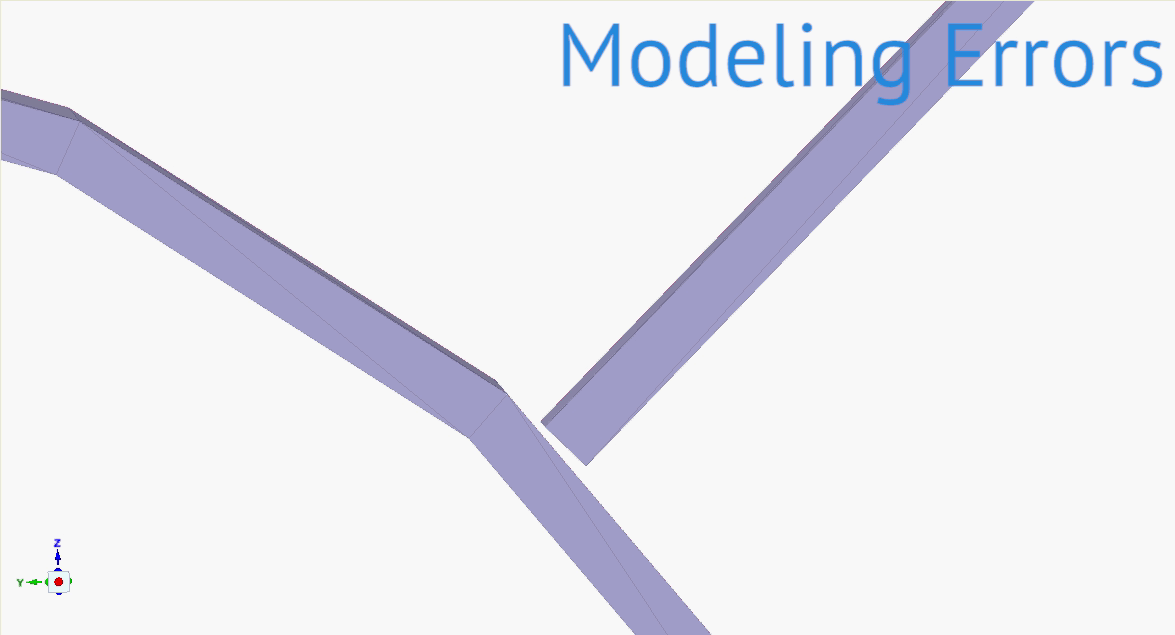

但请记住，spacecclaim只能发现网格错误，而不能发现建模错误。例如，桥的支撑不接触拱，因此对结构的坚固性没有作用。

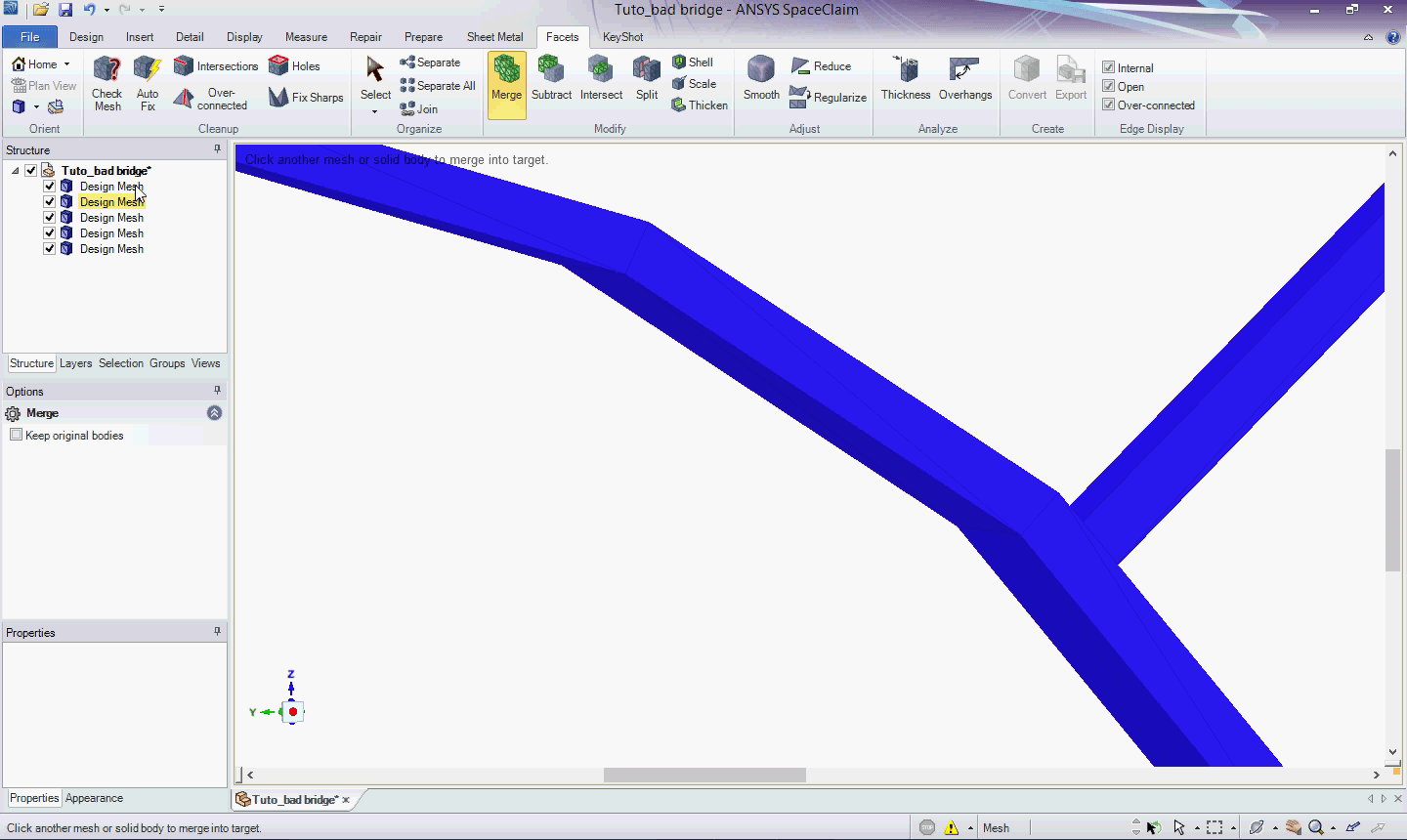

我们把支撑物转换成固体，然后把它拉到拱的中间。通过再次将其转换为网格并使用“修改”部分中的“合并”工具，我们可以避免任何自交问题。

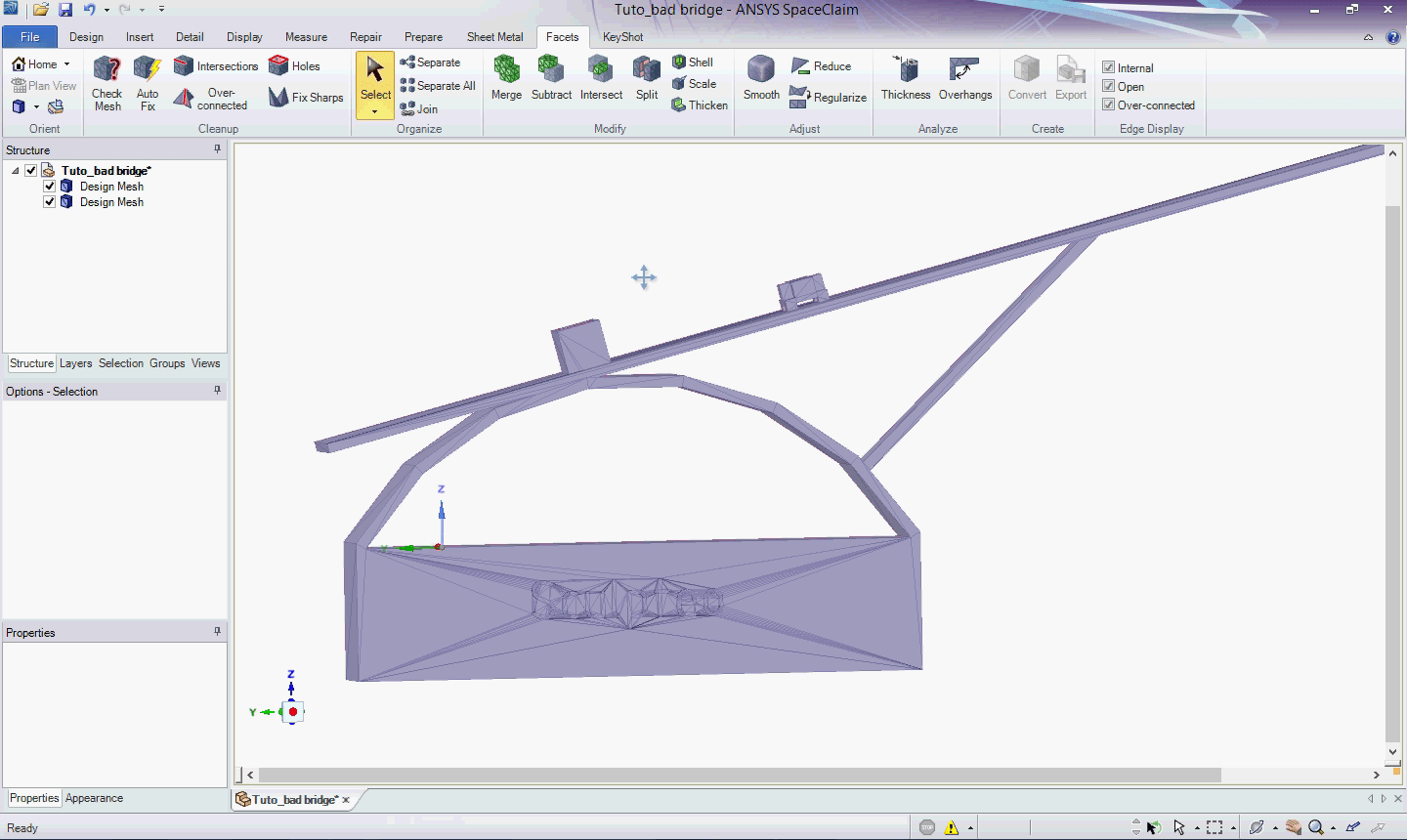

剩下的唯一步骤是合并接触的网格。最后，我们还有两个剩余网格：长方体内部的球体和桥的其余部分。我们的STL文件已准备好打印。
