3D打印分辨率:如何检查它和为什么它是重要的

介绍

之前我们讲过STL文件的分辨率以及3D打印文件的重要性。在这篇博文中，我们将重点讨论3D打印分辨率的重要性，以及它如何影响你的3D模型。什么是3D打印分辨率，如何检查它，它将如何影响您的项目?让我们来看看!

3D打印分辨率意味着什么?

在上传3D打印模型之前，3D打印分辨率是非常重要的。当涉及到增材制造时，分辨率取决于层的厚度。然而，这并不是你在设计部件时必须记住的唯一因素。尽管如此，一些材料的层厚可以只有28微米，但这并不意味着这么薄的一层就足够坚固。因此，检查最小细节和雕刻限制是至关重要的。我们在下面列出了所有重要的信息。

层厚度

正如你所知，3D打印是基于一层一层地生成模型。虽然桌面打印机已经有了很长的路要走，但有时仍然很难得到一个非常光滑的表面。因此,使用工业三维打印机也许这就是答案。有些机器能够生产小到0.025毫米的层!相比之下，头发的平均厚度为0.18毫米。

层厚用微米(µm)来解释。100µm等于0.1 mm。在每一种3D打印技术中，材料可以有不同的层厚度，因为它们被不同的3D打印机使用。下面的图片结构复杂黄铜，我们准备了一张桌子，上面有我们所有材料的层厚度。

3 d打印分辨率
在左侧是高分辨率的60µm，在右侧是常规的100µm的尼龙PA12。
技术 材料 层厚度
SLS(塑料) 尼龙PA12 100 - 150µm高清晰度60µm
SLS(塑料) 尼龙PA11/12 100µm
SLS(塑料) 尼龙3200玻璃填充 100µm
SLS(塑料) Alumide 150µm
SLS(塑料) CarbonMide 150µm
SLS(塑料) 九绊犰狳 100 - 150µm
MultiJet融合(塑料) MultiJet融合 80µm
PolyJet(树脂) VeroWhite 28µm
PolyJet(树脂) VeroClear 28µm
剪辑(树脂) EPU 100µm
剪辑(树脂) FPU 100µm
剪辑(树脂) RPU 100µm
剪辑(树脂) 乌玛·90 100µm
ColorJet(综合) 复合多色 100µm
SLM(金属) 铝AlSiMg0 6 150µm
摘要(金属) 不锈钢316 l 40µm
摘要(金属) 钛6 al-4v 30µm
粘结剂喷射(金属) 钢/铜420 ss / BR 100µm
粘结剂喷射(金属) 不锈钢316 100µm
铸造(金属) 银 25µm
铸造(金属) 黄铜 25µm
铸造(金属) 青铜 25µm

最小的细节

在设计任何3D打印技术时，记住最小细节的数量是非常重要的。最小细节取决于技术，因为层厚度越小，细节就越精确。如果你不尊重这个值，你的3D模型将简单地打破或层不会凝固正确。下面你可以找到一个表格与我们的每一种材料和可以实现的细节量。

详细的3d打印零件
钛的一个伟大细节实现的例子
技术 材料 最小的细节
SLS(塑料) 尼龙PA12 0.3毫米
SLS(塑料) 尼龙PA11/12 0.3毫米
SLS(塑料) 尼龙3200玻璃填充 1毫米
SLS(塑料) Alumide 1毫米
SLS(塑料) CarbonMide 0.3毫米
SLS(塑料) 九绊犰狳 0.3毫米
MultiJet融合(塑料) MultiJet融合 0.2毫米
PolyJet(树脂) VeroWhite 0.2毫米
PolyJet(树脂) VeroClear 0.2毫米
剪辑(树脂) EPU 0.6毫米
剪辑(树脂) FPU 0.5毫米
剪辑(树脂) RPU 0.5毫米
剪辑(树脂) 乌玛·90 0.5毫米
ColorJet(综合) 复合多色 0.4毫米
SLM(金属) 铝AlSiMg0 6 1毫米
摘要(金属) 不锈钢316 l 1毫米
摘要(金属) 钛6 al-4v 1毫米
粘结剂喷射(金属) 钢/铜420 ss / BR 0.8毫米
粘结剂喷射(金属) 不锈钢316 0.8毫米
铸造(金属) 银 0.4毫米
铸造(金属) 黄铜 0.3 mm(光面)0.35 mm(抛光)
铸造(金属) 青铜 0.3毫米

最小的雕刻

雕刻是3D打印零件的另一个有趣的可能性;然而，如果不尊重最小值，雕刻将不可见。我们建议将雕刻的深度尽可能的深。有一种可能性，特别精细的雕刻将不可见，因为雕刻可以填充剩余的粉末。如果雕刻不尊重最小值，粉末将无法拆卸。为了确保更好的去粉效果(从而更好的细节可见性)，细节的宽度必须至少和深度一样大。

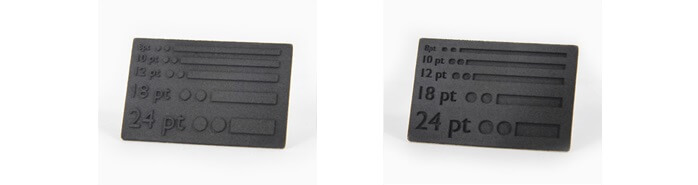

3 d打印技术雕刻
技术 材料 最小的雕刻
SLS(塑料) 尼龙PA12 0.5毫米
SLS(塑料) 尼龙PA11/12 0.5毫米
SLS(塑料) 尼龙3200玻璃填充 1毫米
SLS(塑料) Alumide 1毫米
SLS(塑料) CarbonMide 0.5毫米
SLS(塑料) 九绊犰狳 0.5毫米
MultiJet融合(塑料) MultiJet融合 0.3毫米
PolyJet(树脂) VeroWhite 0.5毫米
PolyJet(树脂) VeroClear 0.5毫米
剪辑(树脂) EPU 0.5毫米
剪辑(树脂) RPU 0.5毫米
剪辑(树脂) 乌玛·90 0.5毫米
ColorJet(综合) 复合多色 0.4毫米
SLM(金属) 铝AlSiMg0 6 1毫米
摘要(金属) 不锈钢316 l 1毫米
摘要(金属) 钛6 al-4v 1毫米
粘结剂喷射(金属) 钢/铜420 ss / BR 0.76毫米
粘结剂喷射(金属) 不锈钢316 0.76毫米
铸造(金属) 银 0.4毫米
铸造(金属) 黄铜 0.4毫米

准备完美的3D模型

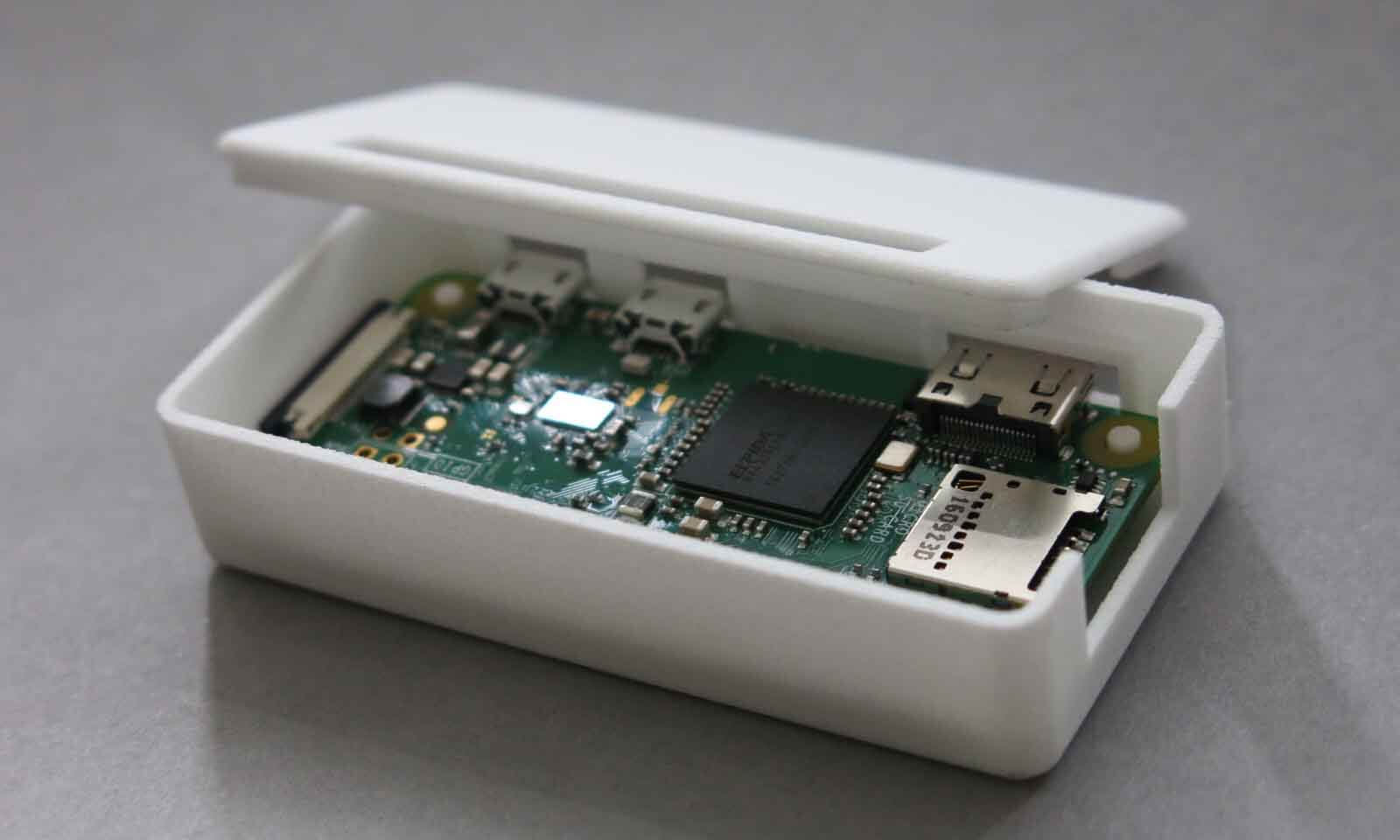

确保你的3D模型是为3D打印精心设计的。假设你想制作一个3D打印的外壳．您的型号需要根据电路板和连接线缆的接口来设计。您应该选择坚固但仍有一定弹性的材料，以便在设计中包含组装解决方案，从而避免使用工具并节省时间。确定材料后，检查所有的要点，如层厚，最小细节，在这种情况下，壁的最小厚度。我们的每一份材料都有一个包含所有重要信息的材料页。

不要担心，如果你没有3D打印机，你可以简单地上传你的设计对我们的网站3 d打印!我们的自动化工具还将检查您的设计是否有弱点，并允许您选择最好的取向如果它是必要的。不要再等了，今天就开始3D打印吧!
