STL(立体光刻):打印3D文件的格式

STL是一种3D文件格式。它是用来存储未着色的网格。它最初是由3D系统公司开发的。

STL文件

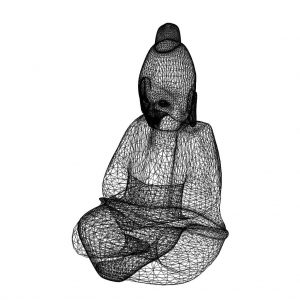

存储在STL文件中的一种三角形网格

信息存储

  • STL文件将网格表面描述为几何特征列表。一个实体是由三角形面组成的，三角形面由一个法线和3个顶点组成，由它们的坐标描述。
  • 法线是可选的，可以用来确定网格的内部。在法线没有正确设置的情况下，可以使用面顶点计算。如果无法确定网格的内部，则必须确定修理．
  • 信息可以以纯文本或二进制形式存储，后者使用得更多，因为它是一种更有效的存储方式。
  • 顶点位置保存时没有任何单位。该单元可以在上传后在Sculpteo网站上进行Bet188亚洲设置。

STL文件格式的描述

下面是支持STL的软件的一个非详尽的列表。

直接出口文件:

镶嵌后出口:

镶嵌是使用的相位，在这里几何图形被转换成三角形以保存。如果分辨率太大，这个阶段可能会改变原始网格。

镶嵌

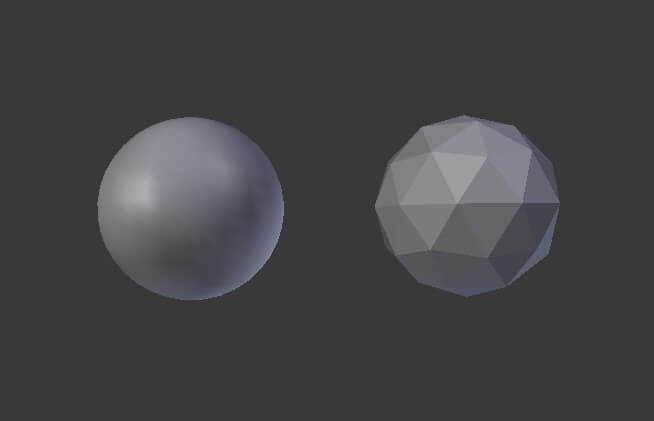

原曲面与镶嵌曲面的区别

何时使用STL格式

优点:

  • 紧凑和简单的文件格式。该文件格式只指定了描述3D模型的最小值，这使得它易于使用。像其他网格文件格式(obj, wrl, ply，…)，没有必要通过一个镶嵌阶段来改变原始网格来获得一个可打印文件。
  • 支持多种三维建模软件3 d打印机．

缺点:

  • 丢弃连接性信息，但大多数3D软件可以推断它，Sculpteo工具将在模型上传时重新计算它。Bet188亚洲
  • 颜色支持是不标准的，经常不支持。对于多色网格，您必须选择另一种格式这个列表．

STL文件是很好的选择上传在Sculpteo网站上选择一个单一的颜色模型作Bet188亚洲为颜色，然后可以选择。

上传3D文件
