Ultrasint®PA11
3D打印材料

Ultrasint®PA11是一种基于生物的3D打印材料。了解这种可持续材料的优点和应用。

颜色

特点

表面看
细节
力量
灵活性
在UltraSint®PA11中订购

UltraSint®PA11材料指南

Ultrasint®PA11是什么?

UltraSint®PA11是一种具有极高韧性的生物衍生粉末。该材料具有为所有应用提供高延展性和冲击强度的特殊性。您需要耐用的零件，能够承受高机械负载和压力吗？UltraSint®PA11是一种需要考虑的选项。

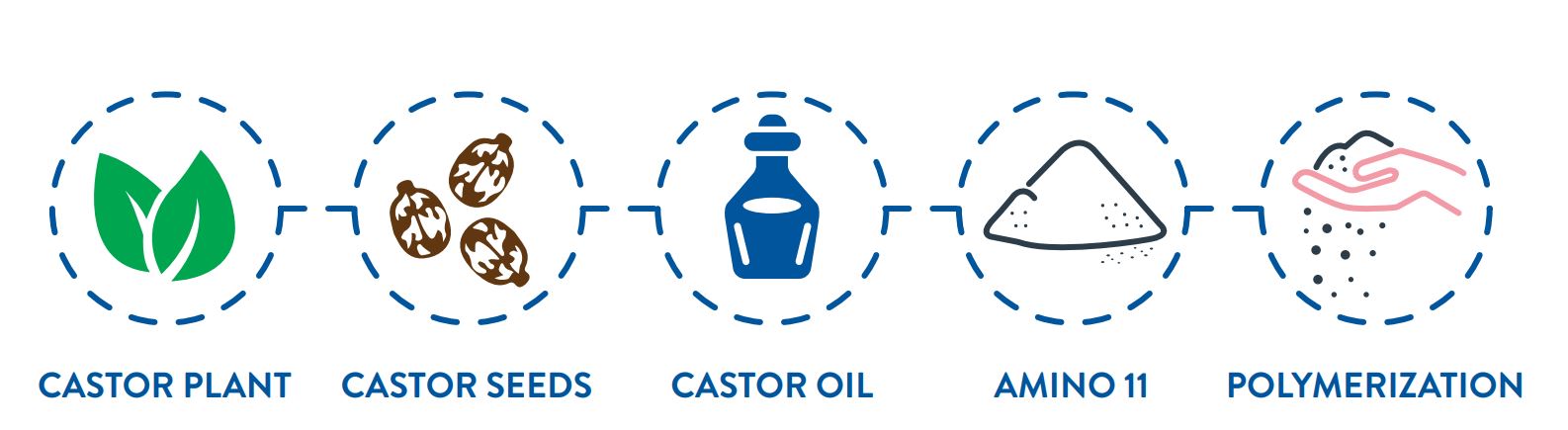

UltraSint®PA11基于100％可再生生物质源。蓖麻籽从蓖麻厂提取以制造油。然后将油转化为单体（11-氨基磺酸），其最终聚合成聚酰胺11。

此PA11材质是PA12的可持续替代方案，为需要皮肤接触的组件提供有趣的属性。使用此PA11材质印刷的零件3D是白色的。

Ultrasint®PA11采用选择性激光烧结印刷。请记住，您必须遵守特定的设计指南，以避免在添加剂制造过程中出现任何问题。在创建3D文件时以及在将其发送进行3D打印之前，请确保检查材质设计指南。

这种材料可能的应用是什么？

Ultrasint®PA11 CF可满足最高性能要求。此外，由于其高刚性，这种材料可以通过减少壁厚实现轻质设计的3D打印。

  • 医学的

允许皮肤接触

由于该材料具有抗腐蚀性，且经批准可用于皮肤接触，因此有可能制造出可测量的医疗设备，如骨科零件。

  • 抗冲击性

夏比影响不受影响：198 KJ / M2

UltraSint®PA11具有良好的抗冲击性，使其特别适用于汽车部门，例如制造汽车内部部件。

  • 生活铰链

Ultrasint®PA11可承受高机械载荷和应力，是制造活铰链的完美解决方案。

定价

设计的打印价格在上传时自动计算。当您修改对象时（更改材料、饰面、尺寸、使用批次控制或镂空功能等），您会注意到价格会自动更改。定价基于一系列因素，包括总体积、对象大小和边界框等。

估计的送货时间也会自动计算，因为对象上传，每次对其进行修改时。交货时间应添加到处理时间。

欲了解更多信息，请查看我们的定价页面。

选择性激光烧结如何工作？

Bet188亚洲Sculpteo采用一种称为选择性激光烧结（SLS）的逐层工艺来制造Ultrasint®PA11部分。

选择性激光烧结技术使用高度特异性的激光器一次烧成一层薄层粉末。在每一轮光泽后，将打印床降低，另一层粉末在另一轮烧结上均匀扫过。该3D打印过程继续，直到根据3D文件完全打印零件。

最大尺寸

190 x 240 x 315毫米

您的模型的最大尺寸受到我们3D打印机物理尺寸的限制–没有比打印机底座更大的尺寸可以打印。

由于打印过程，您的对象将具有Upskin和鼠尾视线。Upskin是一点点凹陷，而下水会显示出轻微的凸起。Upskin将出现在对象的顶部，底部的窗口。当您设置3D模型的方向时，这很重要。如果UPSKIN和DOWNSKIN会影响您的设计，请事先设置方向，我们将尊重它，如果您不确定，我们的技术人员将选择最好的。
标准层厚度 100μm
精度 X-Y:+/-0,3%（最小值：0,4mm）
Z:+/-0.6%（最小值：0.6mm）

最小壁厚 0.8毫米

带有支撑的元素 0.8毫米
无支撑的有柄元素 1.5毫米

最小高度和宽度详图

压花：0.5毫米


刻字：0.5毫米
深度/宽度比

1／1
细节的最小精度主要取决于我们3D打印机的分辨率。但是，在清洁过程中，也可能会丢失一层精细的细节。为了使细节和文字可见，我们建议至少遵循我们建议的尺寸。可能无法看到特别精细的浮雕和雕刻，因为雕刻中可能会充满多余的粉末，而这些粉末后来无法清除。如果浮雕或雕刻是您设计的一个重要部分，我们建议尽可能深。为了确保更好地去除粉末（从而更好地显示细节），细节的宽度必须至少与深度一样大。
封闭零件？ 是的
联锁部件？ 是的


我们的材料有能力打印我们材料最复杂的设计。复杂设计的一个例子是封闭在另一个体积内的体积，如链条或球接头连接。我们的打印机有能力打印完全互锁的链，没有支撑结构才能移除。
固定墙之间的最小间距 0.5毫米
零件之间的最小间隙 0.5毫米


对于成功的3D打印，需要对象之间的最小间隙来允许多余的材料被吹出。如果此空间未在设计中留下，则对象将是一个稳定的。这对于铰接物体尤其重要 - 因为墙壁之间的空间将定义对象的移动能力。

不要忘记

间隙应至少为0.5毫米，但这是小型物体的最小间距。较大的物体各部分之间需要更大的空间。这是由于惠普的印刷过程。我们的打印机床在这个过程中会被加热，较大的物体会被加热更长的时间。大物体之间的小空间有熔化的危险，因为它在很长一段时间内都处于高温下。在其他一些情况下，应该增加孔，以便我们在间隙内排水多余的粉末材料。

掏空？ 是的：5mm.

我们的在线镂空优化工具能够通过减少所用材料的数量，大大降低印刷品的价格和重量。

使用工具需要添加两个洞到你的模型，这将作为排水多余的粉末材料在对象。这些洞的最小尺寸是由我们的网站决定的。否则，可以在3D建模软件中手动中空你的对象。

值（干）

值（秒）

方法

抗拉强度

MPa (X) / MPa (Z)

45 MPa（x）/ 46 mpa（z）

ISO 527-2（23°C）

拉伸模量

1750 MPa（x）/ 1800 mpa（z）

1100 MPa（x）/ 1250mpa（z）

ISO 527-2（23°C）

断裂伸长率

28% (x) / 24% (z)

45%（X）/31%（Z）

ISO 527-2（23°C）

抗拉强度

MPa (X) / MPa (Z)

28兆帕（X）/26兆帕（Z）

ISO 527-2（80°C）

拉伸模量

370 MPa (X) / 420 MPa (Z)

300兆帕（X）/360兆帕（Z）

ISO 527-2（80°C）

断裂伸长率

>150%（X）/51%（Z）

> 150％（X）/ 54％（Z）

ISO 527-2（80°C）

夏比冲击无缺口

1 . kJ/m²(X) /m²(Z)

(X) / (Z) / (Z) / (Z)

ISO 179 - 1

HDT B（0.45 MPa，干燥）

176℃

176℃

ISO 75-2

相关内容：

Ultrasint®PA11可用于3D打印

使用ScuBet188亚洲lpteo的在线3D打金宝搏188beat网登录app印服务，您只需点击几下距离专业的UltraSint®PA113D打印。您的3D模型以最高质量打印，并直接送上门。

现在就开始！

上传文件

发现我们的其他资料。。。

Baidu
